RN7326E
应用领域：适用于国网表、南网表、电力监控、能源管理与能耗分析、电气安全等领域多种表型
- IR46三相多芯模组化电表
- 海外高端表
- 量测开关
- 剩余电流火警探测器
- 新型用电终端
- 国网能源监控器等
系统框图
RN7326E是在锐能微新一代三相SOC 芯片RN7326基础上，集成锐能微电能质量固件，封装成一颗具备电能质量功能的三相计量芯片，实现：
三相不平衡度
谐波
间谐波
电压暂升
电压暂降
电压中断
电压暂态事件故障录波
电压波动
闪变等电能质量功能
用户通过SPIS接口可读取各种计量参数、电能质量参数，当电压暂态事件发生时可读取故障波形，方便实现具备电能质量功能的终端及电力仪表。
RN7326E的硬件载体是RN7326芯片，锐能微提供程序烧写码，用户负责将该程序烧录入RN7326芯片。
注意：程序烧录工作由用户完成。如果是在线编程，那么硬件电路板必须预留烧录口。
计量
提供全波、基波有功电能，8000:1动态范围内，非线性误差<0.1%，满足0.5S和0.2S级有功电能表精度要求
提供全波、基波无功电能，8000:1动态范围内，非线性误差<0.1%
提供全波、基波视在电能
提供有功、无功功率方向，支持无功四象限判断
具有潜动启动功能，启动阈值可调
电表常数可调
提供有功、无功、视在的快速脉冲计数
提供全波、基波，有功、无功和视在脉冲输出
提供12路自定义功率和能量计算单元
测量
提供全波和基波有功、无功、视在功率
提供全波、基波三相电压、电流有效值
提供全波、基波功率因数
提供电压线频率，测量误差<0.02%
提供各相电压电流相角，测量误差<0.02°
提供电压相序错检测
防窃电
提供零线电流测量
电能质量参数
三相电压不平衡度
提供三相电压负序、零序不平衡度
提供三相电压正序、负序、零序分量
更新周期：32周波640ms
满足IEC61000-4-30-2008 S级标准
三相电流不平衡度
提供三相电流负序、零序不平衡度
提供三相电流正序、负序、零序分量
更新周期：32周波640ms
谐波
提供三相电压、电流2-21次谐波含有率
提供三相电压2-21次总谐波畸变率
提供三相电流2-21次总谐波畸变率
提供三相电压、电流2-21次谐波有效值
提供三相电压、电流2-21次谐波相角
提供三相电压、电流2-21次谐波功率
提供三相电压、电流总谐波功率，正向负向总谐波功率
更新周期1min
间谐波
提供三相电压至1kHz的间谐波含有率
提供三相电流至1kHz的间谐波含有率
提供三相电流至1kHz的间谐波有效值
更新周期1min
电压波动
提供三相电压波动极值
更新周期10min
闪变
提供三相电压短时闪变严重度，更新周期10min
提供三相电压长时闪变严重度，更新周期2h
满足IEC61000-4-30-2008 S级标准
电压暂态事件上报及故障录波
提供电压暂升事件记录
提供电压暂降事件记录
提供电压中断事件记录
满足IEC61000-4-30-2008 S级标准
事件触发故障录波，记录事件发生时刻前9个半周波后8个半周波，16位，80点/周波
ADC采样实时波形同步输出
将同步波形数据通过SPIM接口以半波为周期对外进行传输。
SPIM接口SCK时钟可配，SPIM CPOL ,CPHA可配。
支持1~7通道波形数据输出。（周波采样率可配64/128/256）
支持1~7通道半波有效值输出
支持数据传输帧校验（CRC16/CheckSum_16bit）
支持数据错误重传。（256点/周波的数据重传需要将sck速度提升到16M）
软件校表
提供七路ADC通道增益校正
提供七路ADC通道相位校正，其中A、B、C三路电流通道支持分段相位校正
提供功率增益校正
提供有功、无功功率分段相位校正
提供有功、无功、有效值Offset校正
提供校验和寄存器，对校表数据自动校验
适用于三相三线、三相四线制
内置1.25V ADC基准电压，温度系数典型值10ppm/℃
内置硬件自动温补RTC
硬件自动温补，在-25℃ ~70℃内秒脉冲误差小于±5ppm，最小校正刻度为0.068ppm，满足国家标准的精度和功耗要求；
温度传感器：提供准确的温度值，-25℃～70℃范围内测温精度为±1℃
典型功耗为1.5μA，全温度范围功耗优于2μA；
独立电源域，可通过VBAT引脚独立供电
内置10bit SAR ADC：可支持外部2路引脚输入分时复用
具有SPIS接口，用于与主机通信，传输速率2Mbps，提供写保护功能
具有与外置SPI RAM的专用SPI接口
具有1路中断输出引脚
预留8路IO供用户扩展功能使用
具有电源监控功能
工作电压范围：2.8V-3.6V
工作温度范围：-40℃-85℃

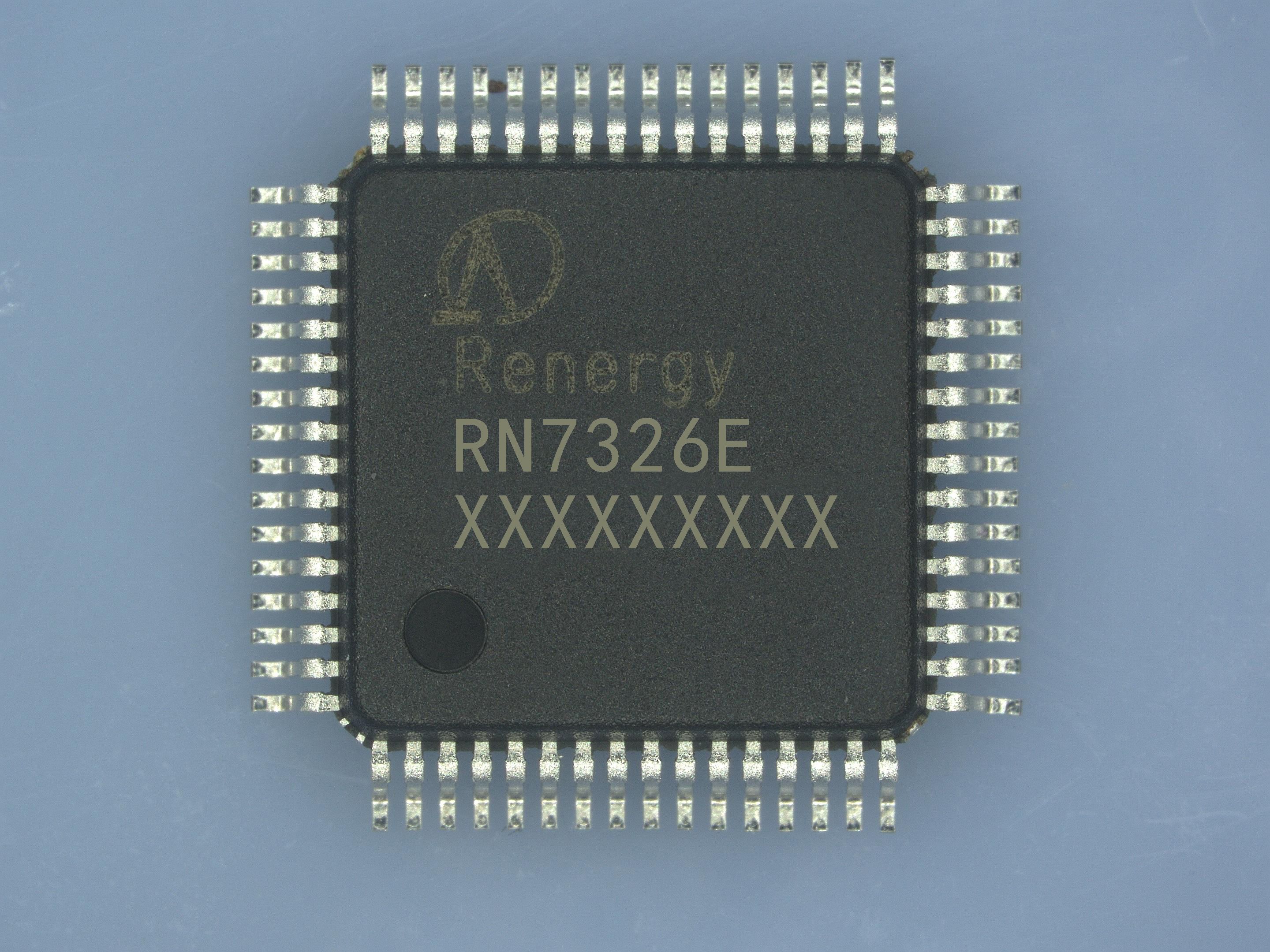

采用LQFP64L绿色封装
