简介：
基本特点
    高集成度：集成ARM Cortex-M0核、256KB FLASH、48KB SRAM、7路Σ-Δ ADC、三相计量及故障检测模块、计量精度自检测模块、4路复用的SAR ADC、9路复用的GP-ADC、独立供电硬件温补RTC、各种外设等
    宽电压：
        VCC供电域保证测量精度的电压范围为2.8V~5.5V
        VCC供电域CPU小系统可运行的典型电压范围为1.9V~5.5V
        VBAT供电域为RTC独立电源域，时间保持电压范围为1.8V~5.5V
    高性能：
        32768HZ晶振+PLL条件下，PLL下CPU最高工作频率可达32.768MHz
        HOSC晶振条件下，CPU最高工作频率可达32.768MHz
        内部高频RC最高可工作在32.768Mhz下，全温度范围可保证±1%精度，可用作备份时钟。
    高精度：
        在80001动态范围内，有功无功视在电能误差小于0.1%；
        RTC在-25℃ ~70℃内秒脉冲误差小于±5ppm，最小校正刻度为0.0305175ppm
    低功耗：
        典型工作电流：15mA(CPU运行在16.384MHz，计量开启)
        CPU 子系统工作在 32Khz 下功耗：18μA（with cache）；
        休眠功耗：8μA(RTC自动温补；RAM保持；CPU不掉电；电源监测开启；中断唤醒)
        VBAT 域功耗：典型值1.5μA；

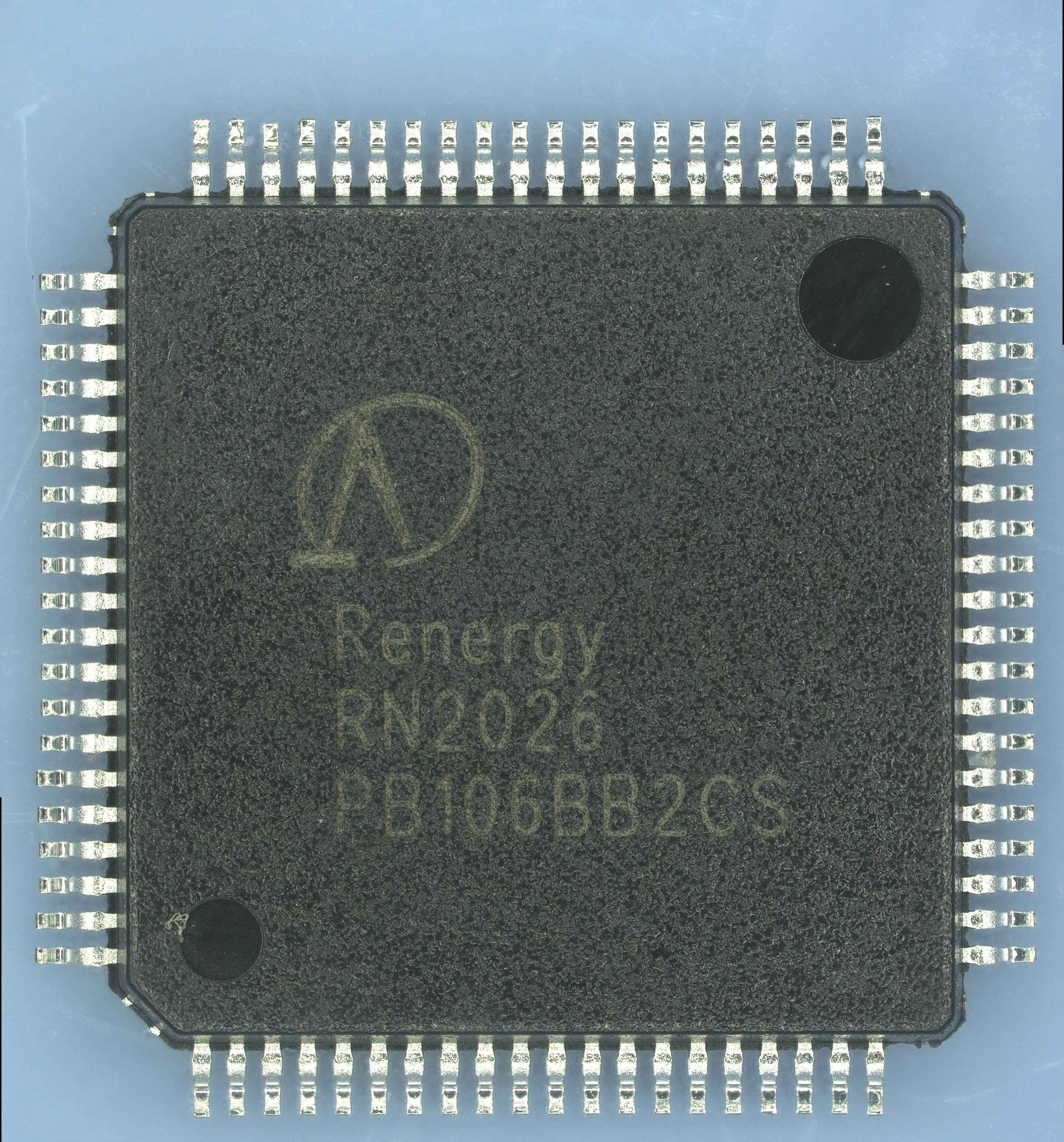

    封装形式：LQFP80L

计量精度自检测功能
    可检测电流采样通道外围器件变化引起的精度漂移，检测精度为0.2%
    可检测电压采样通道外围器件变化引起的精度漂移，检测精度为0.2%；优化电压通道自检测性能。
    可检测计量芯片自身故障引起的精度变化（比如基准电压变化、电路失效等）

事件上报
    过压、过流事件；
    三相三线和三相四线错误接线自动报警功能
    电压骤降事件；
    漏电事件；
    短路事件；

高级功能
    支持41次谐波分析，谐波计算由硬件加速引擎完成，可实现每周波连续计算。
    支持非侵入式用电负荷识别所需要的波形数据，支持灵活的帧格式，支持硬件自动计算校验和，支持灵活的校正手段，支持DMA从RAM将数据外发到SPI口。
    支持正负总谐波电能计算，可从CF0~CF4任意一个IO口输出。谐波电能计算由硬件加速引擎完成，可实现连续计算。
    支持分次谐波电能计算，相关内容不在手册开放，请直接调用锐能微库函数。
    支持S级电能质量分析功能。包括谐波、间谐波、不平衡度、电压波动、电压闪变、骤升、骤降等，以上功能分散在本手册各个章节中，主要运算均有硬件完成，其中电压闪变在手册中未开放。如果需要完整的电能质量分析功能，请直接调用锐能微相关库函数实现。
    支持故障录波功能。

计量
    提供全波、基波有功电能，80001动态范围内，非线性误差0.1%，满足0.5S和0.2S级有功电能表精度要求
    提供全波、基波无功电能，80001动态范围内，非线性误差0.1%
    提供全波、基波视在电能
    提供有功、无功功率方向，支持无功四象限判断
    具有潜动启动功能，启动阈值可调
    电表常数可调
    提供有功、无功、视在的快速脉冲计数
    提供全波、基波的有功、无功和视在脉冲从CF0~CF4任意一个IO口输出

测量
    提供全波和基波有功、无功、视在功率
    提供全波、基波和谐波三相电压电流有效值
    提供全波、基波功率因数
    提供电压线频率，测量误差0.02%
    提供各相电压电流相角，测量误差0.02°
    提供七路过零检测，过零阈值可设置
    提供电压相序错检测
    提供失压指示，失压阈值可设置
    提供灵活的电压、电流波形缓存数据及DMA功能
    提供电压暂降检测
    提供过压、过流检测
防窃电
    提供零线电流测量，零线电流ADC的PGA倍数最大支持16倍。
    提供一种低功耗模式NVM，实现低功耗电流有效值测量，功耗小于2mA
软件校表
    提供七路ADC通道增益校正
    提供七路ADC通道相位校正，其中A、B、C三路电流通道支持分段相位校正
    提供功率增益校正
    提供有功、无功功率分段相位校正
    提供有功、无功、有效值Offset校正
适用于三相三线、三相四线制
内置1.25V ADC基准电压，温度系数典型值10ppm℃；支持外接基准电压。

处理器相关
    ARM Cortex-M0内核，最高运行频率可达32.768Mhz，典型运行频率16.384Mhz
    256KBytes FLASH存储器，擦写次数10万次，数据保持时间大于10年
    48KBytes SRAM，其中 2KBytes 作为 Cache 使用，客户可使用46KBytes。
    波形缓存专用DMA控制器
    CM0内嵌系统定时器
    单cycle乘法器（32bit32bit）
    硬件看门狗
    支持外部中断等多种唤醒方式
    提供完善的集成开发软硬件环境

SAR ADC
    10bit SAR ADC，内部温度传感器（用于RTC温度补偿）、4路外部引脚输入AIN分时复用
    新增PGA=0.2倍，在PGA=0.2倍时输入信号只要不高于电源电压即可；

GP-ADC
    16bit Sigma-Delta ADC，支持内部温度传感器测量（用于提升RTC打分精度）、支持8路外部引脚输入（用于支持端子温度测量）。
    PGA支持0.2倍1倍2倍4倍

VBAT域电路
    RTC硬件自动温补，在-25℃ ~70℃内秒脉冲误差小于±5ppm，最小校正刻度为0.0305175ppm，满足国家标准的精度和功耗要求；
    温度传感器：提供准确的温度值，-25℃～70℃范围内测温精度为±1℃
    典型功耗为1.5μA，全温度范围功耗优于2uA；
    独立电源域，通过VBAT引脚独立供电
    VBAT引脚与VCC引脚可支持不同的供电电压，注意VBAT域的四个IO口电源为VBAT
    VBAT域的的两个按键支持无CPU参与情况自动冻结万年历时间，并支持自动通过IIC接口将万年历写入外部EEPROM。

其他外设
    CF输出口：5个
    高速GPIO：39个（新增3个），支持与不同电压外设器件的接口
    低速GPIO： 4个，在VBAT域，建议VBAT域的IO口不要应用在高速场合。
    扩展定时器： 2个32bit定时器；4路PWM输出；
    按键中断： 8个，管脚复用
    外部中断： 8个，管脚复用
    UART：6路，支持红外调制，支持UART唤醒，支持电平反转。其中UART2支持普通DMA模式。
    SPI口：5路，其中1路专用从模式，4路主从模式，均支持DMA传输。
    SPI2为高速SPI从机模式，支持10Mbps传输速率，支持328bit FIFO，支持DMA操作；
    SPI0、SPI1、SPI3、SPI4为主从模式SPI MS，其中SPI0支持负荷识别专用DMA模式；SPI1、SPI3、SPI4支持普通DMA模式。
    I2C：1路
    7816：2路
    电压检测LVD：检测芯片电源电压；一路低功耗比较器CMP0：检测外部电压，可用于系统掉电及上电检测
