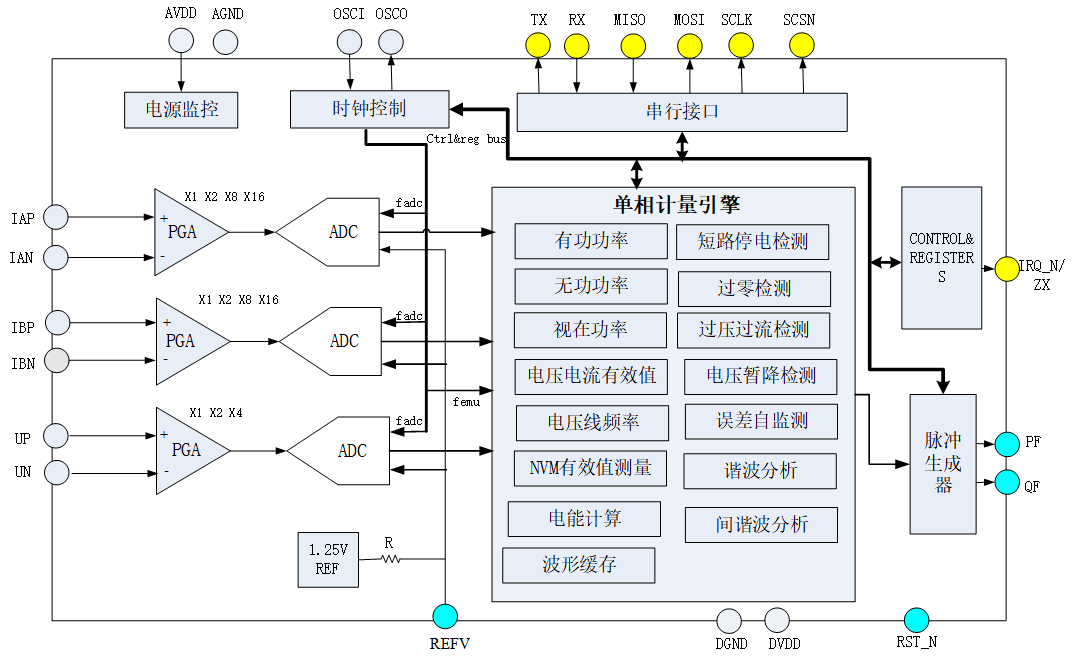

系统框图

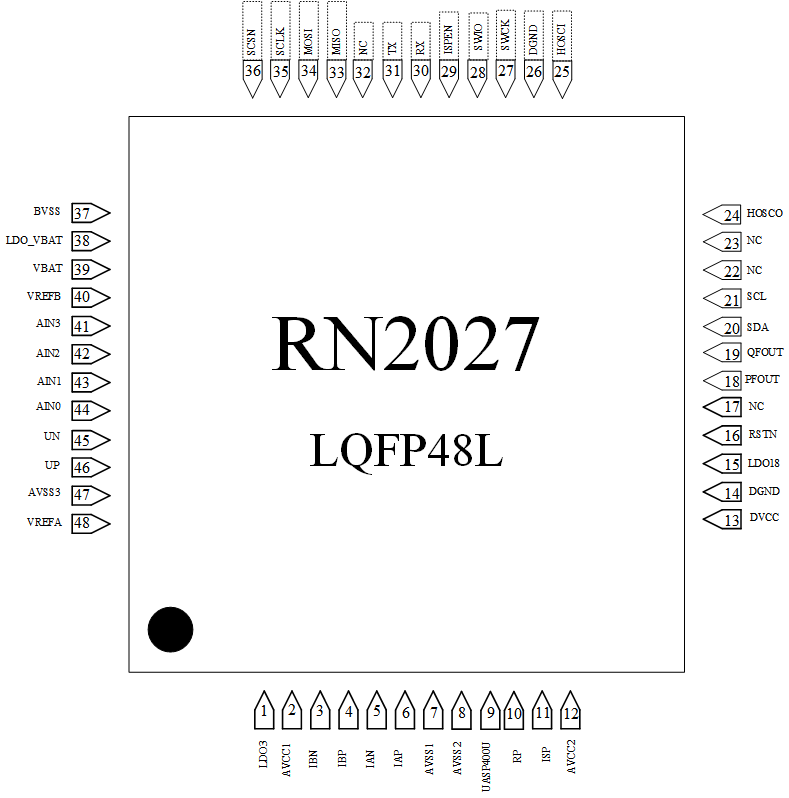

封装

简介：
计量
    提供3路Σ-ΔADC
    提供有功电能，8000:1动态范围内，非线性误差<0.1%，满足0.5S级有功电能表精度要求
    提供无功电能，8000:1动态范围内，非线性误差<0.1%
    提供有功、无功功率方向，支持无功四象限判断
    具有潜动起动功能，起动阈值可调
    电表常数可调
    提供有功、无功脉冲输出

测量
    提供有功、无功、视在功率
    提供电压通道及火线/零线通道电流有效值
    提供电压线频率，测量误差<0.02%
    提供电压、电流波形缓存数据

计量精度自检测功能
    可检测电流采样通道外围器件变化引起的精度漂移，检测精度为0.4%
    可检测电压采样通道外围器件变化引起的精度漂移，检测精度为0.5%；
    可检测RN2027自身故障引起的精度变化（比如基准电压变化、电路失效等）

可扩展功能
    支持21次谐波分析
    支持32\64\128\256点电压、电流采样的原始波形数据输出
    支持谐波功率；
    支持间谐波；

软件校表
    提供三路ADC通道增益校正
    提供三路ADC通道相位校正
    提供功率增益校正
    提供有功、无功、有效值Offset校正
内置1.25V ADC基准电压，温度系数典型值10ppm/℃

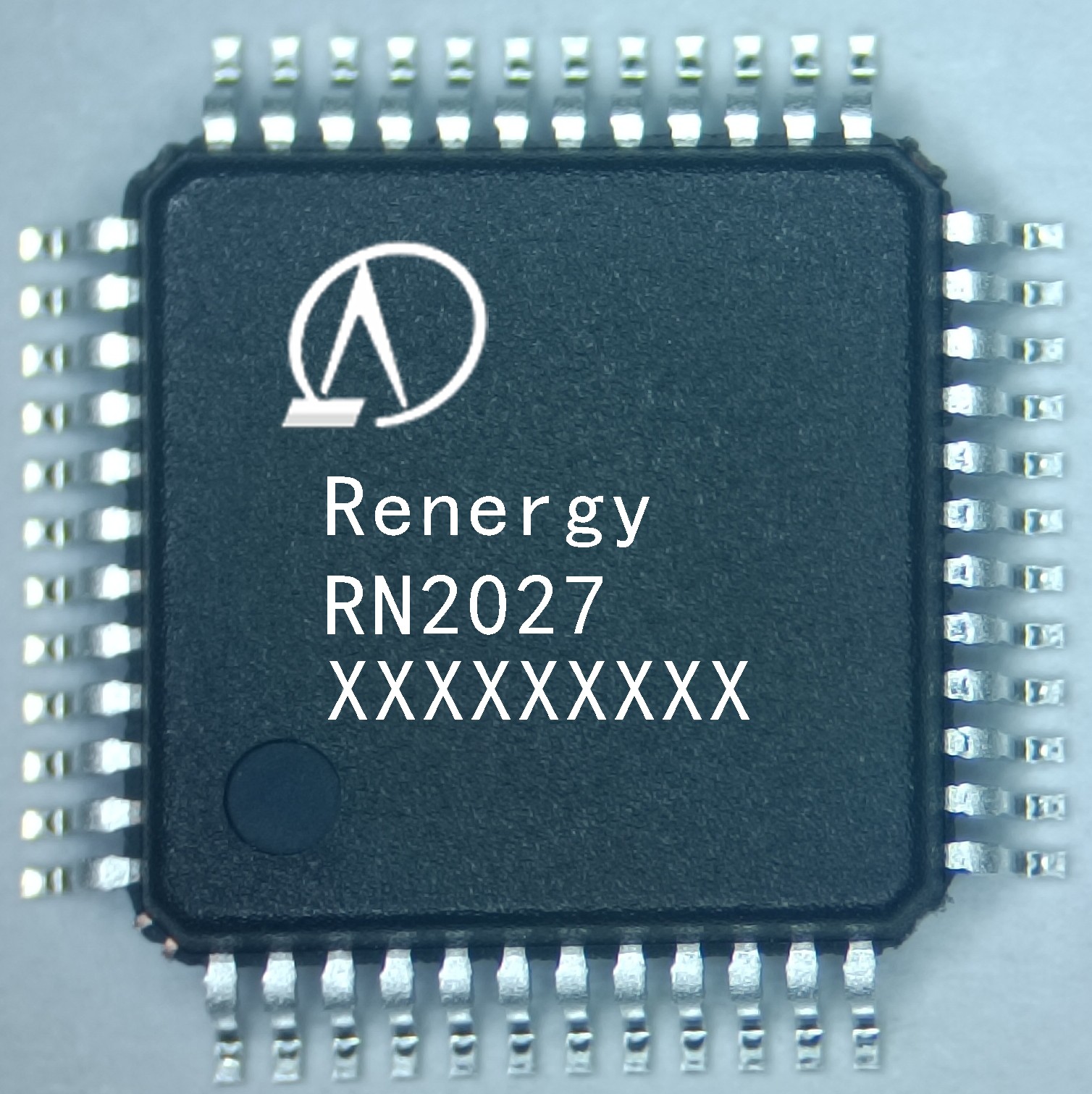

采用LQFP48L绿色封装
