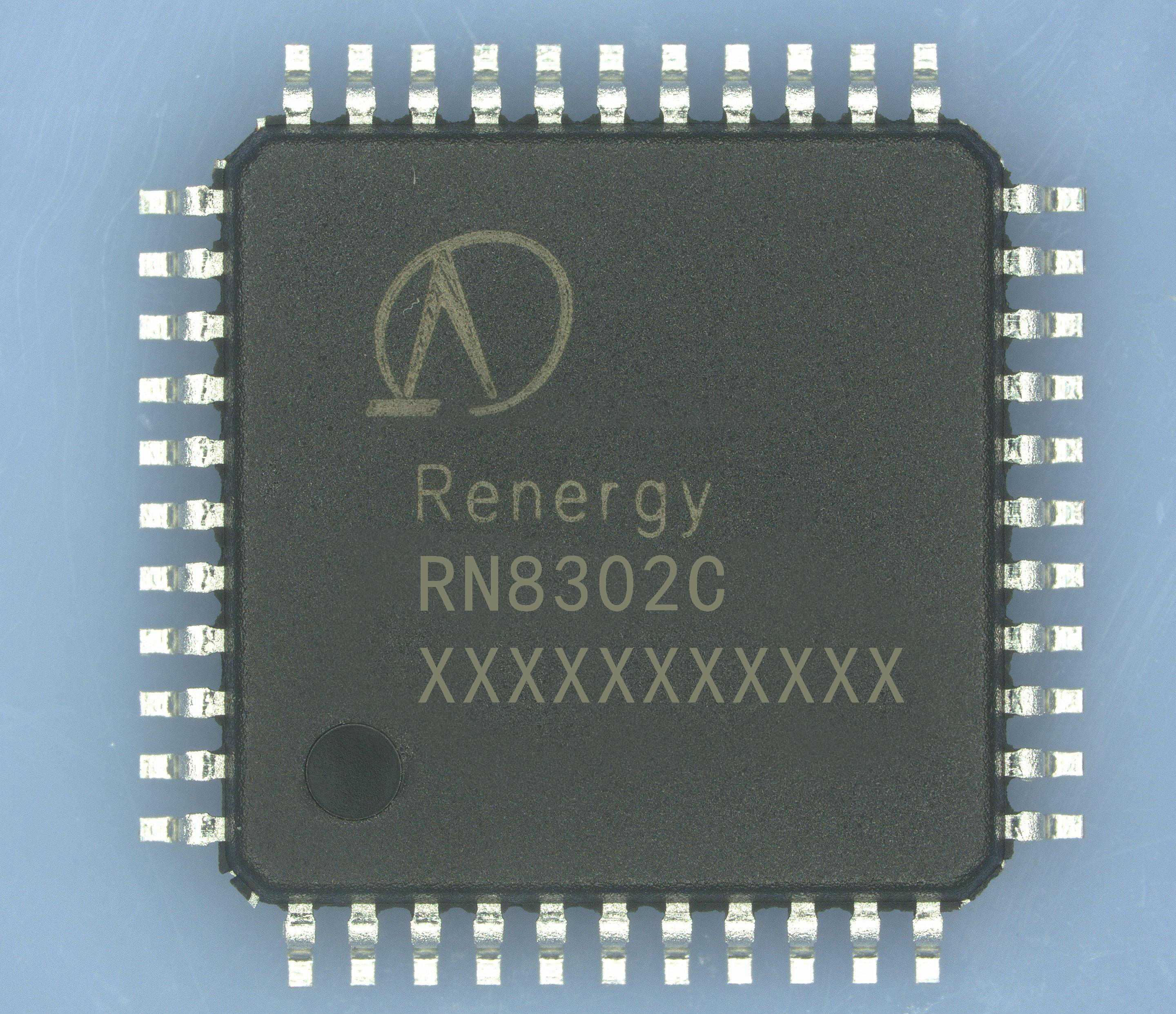

简介
电流和电压通道外置ADC接口

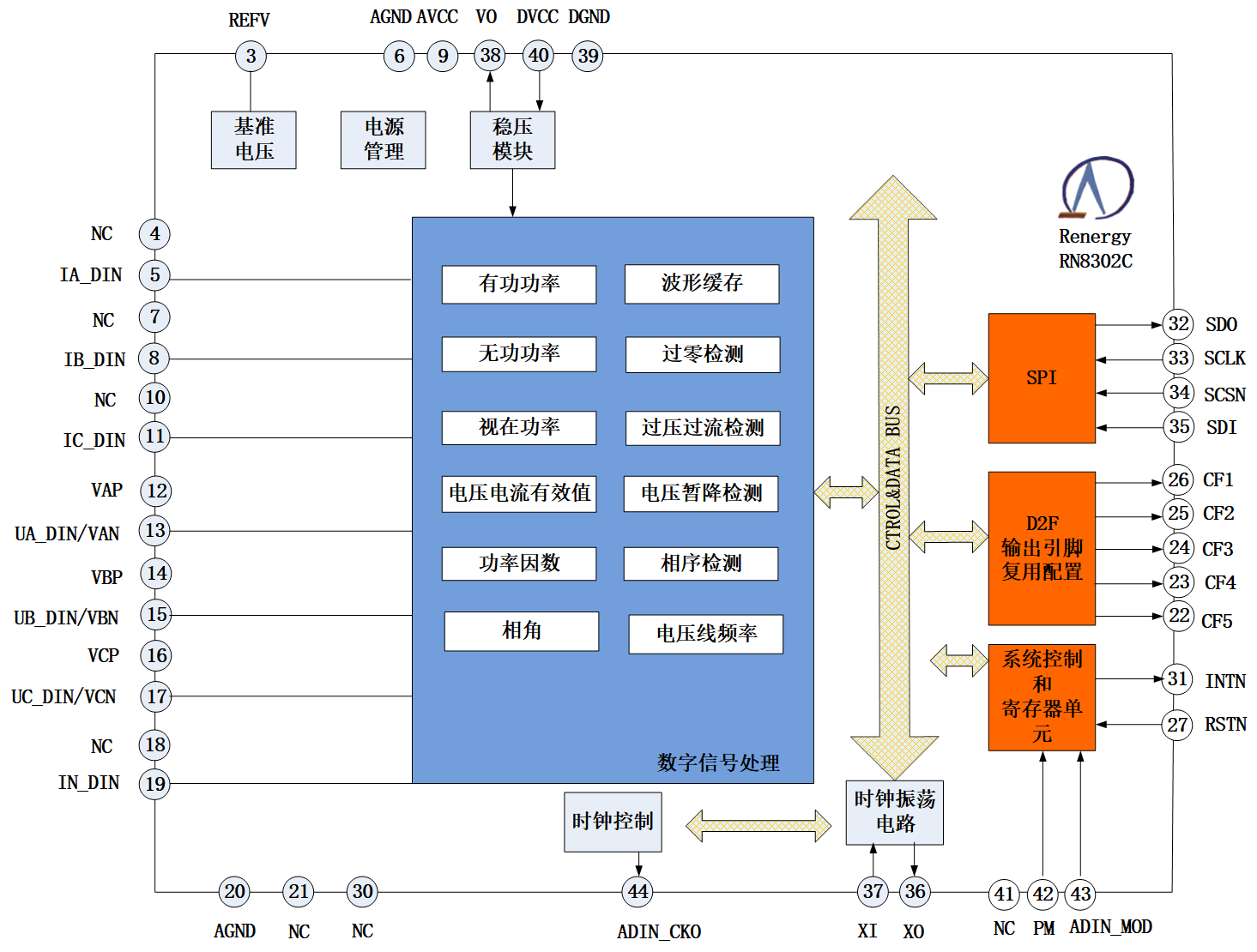

    方案1支持四路外部电流通道ADC采样数据输入（4个RN8207D芯片）与三路内置电压通道ADC，这七路ADC数据合并后，共同在RN8302C完成三相计量芯片的相关计量和测量功能；具体见下面框图1

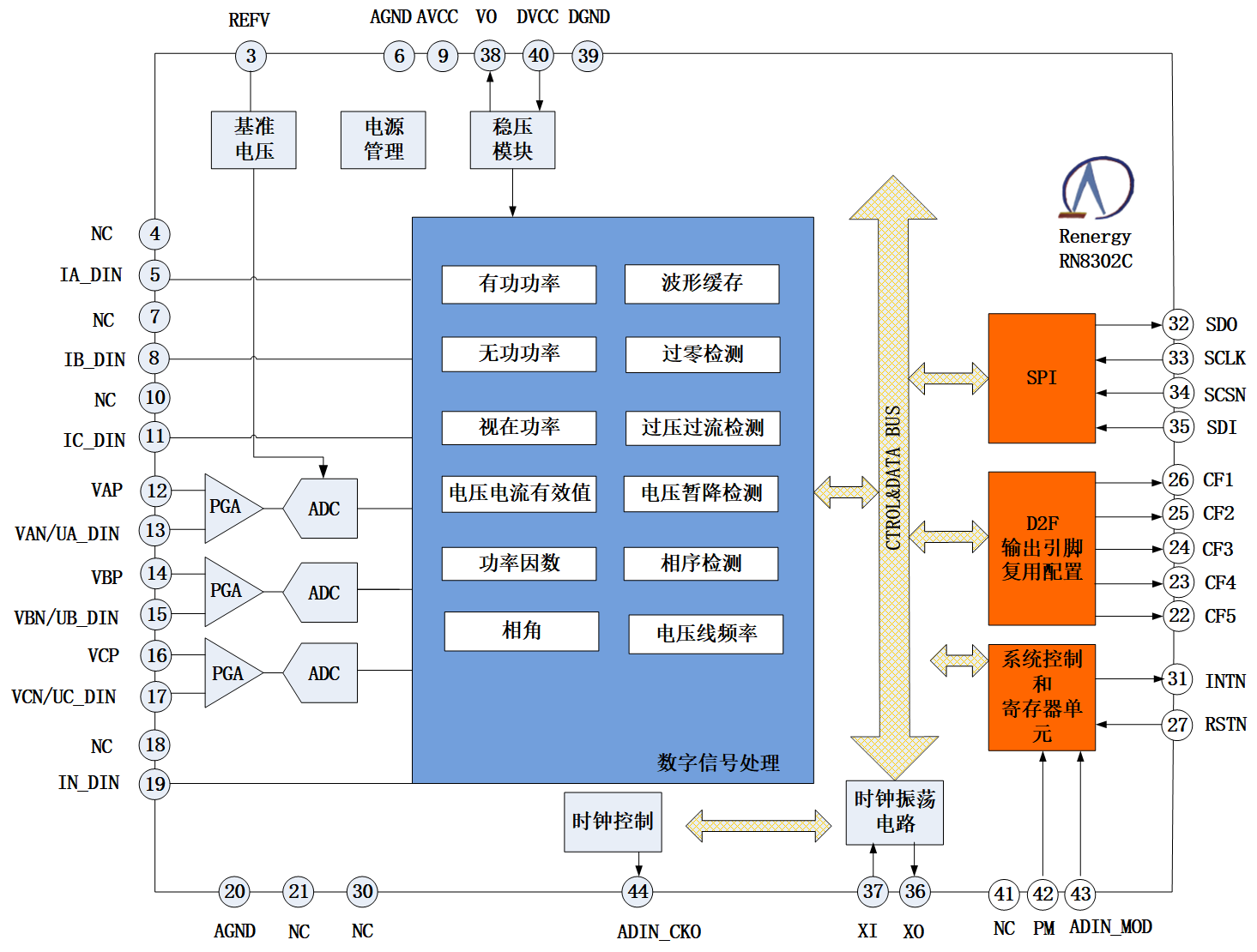

    方案2提供四路外部电流通道与三路外部电压通道ADC采样数据输入（4个RN8207D芯片），这七路ADC数据合并后，共同在RN8302C完成三相计量芯片的相关计量和测量功能；具体见下面框图2
    提供ADC芯片（RN8207D）所需外灌时钟输出
计量
    提供全波、基波有功电能，5000:1动态范围内，非线性误差<0.1%，满足0.5S和0.2S级有功电能表精度要求
    提供全波、基波无功电能，5000:1动态范围内，非线性误差<0.1%
    提供全波、基波视在电能
    提供有功、无功功率方向，支持无功四象限判断
    具有潜动启动功能，启动阈值可调
    电表常数可调
    提供有功、无功、视在的快速脉冲计数
    提供全波、基波，有功、无功和视在脉冲输出
测量
    提供全波和基波有功、无功、视在功率
    提供全波、基波和谐波三相电压电流有效值
    提供全波、基波功率因数
    提供电压线频率，测量误差<0.02%
    提供各相电压电流相角，测量误差<0.02°
    提供七路过零检测，过零阈值可设置
    提供电压相序错检测
    提供灵活的电压、电流波形缓存数据
    提供电压暂降检测
    提供过压、过流检测
软件校表
    提供四路ADC通道增益校正
    提供四路ADC通道相位校正，其中A、B、C三路电流通道支持分段相位校正
    提供功率增益校正
    提供有功、无功功率分段相位校正
    提供有功、无功、有效值Offset校正
    提供校验和寄存器，对校表数据自动校验
内置支持罗氏线圈积分器
适用于三相三线、三相四线制
单+3.3V电源供电，具有电源监控功能
内置1.25V ADC基准电压，温度系数典型值5ppm/℃，也可外接基准电压
具有高速SPI接口，传输速率可达3.5Mbps，提供写保护功能
具有一个中断输出引脚
工作电压范围：3.0V-3.6V
工作温度范围：-40℃-85℃
采用LQFP44L绿色封装
通过欧盟RoHS指令2011/65EU附录的修订指令(EU)2015/863的测试需求
