系统框图

简介：
计量
    提供两路∑-△ADC
    有功电能误差在8000:1动态范围内<0.1%，支持IEC62053-22:2020， GB/T17215.321-2021标准要求
    无功电能误差在8000:1动态范围内<0.1%，支持IEC62053-22:2020， GB/T17215.321-2021标准要求
    提供一路电流和一路电压有效值测量，在1000:1动态范围内，有效值误差<0.1%
    提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分
    提供两路ADC的瞬时采样值
    潜动阈值可调
    提供反相功率指示
    提供电压通道频率测量
    提供电压通道过零检测
    提供参考基准监测功能
    不具备无功电能脉冲输出，用于三相锰铜表设计时，由cpu读取电能寄存器的值运算并输出无功脉冲
    无需过零信号输出，即可通过软件实现三相电压相序检测
软件校表
    电表常数(HFConst)可调
    提供增益和相位校正
    提供有功、无功、有效值offset校正
    提供小信号校表加速功能
    提供配置参数自动校验功能
提供UART接口，并具备地址片选功能
具有电源监控功能
具备电能寄存器定时冻结功能，可方便cpu实现三相合相及分相电能处理，在三锰铜应用中可满足负载电流快速变化测试要求。
UART的RX输入引脚同时具备管脚复位功能
+5V/3.3V电源供电，功耗典型值为15mW@5V、8mW@3.3V
内置1.25V±2% 参考电压，温度系数典型值10ppm/℃

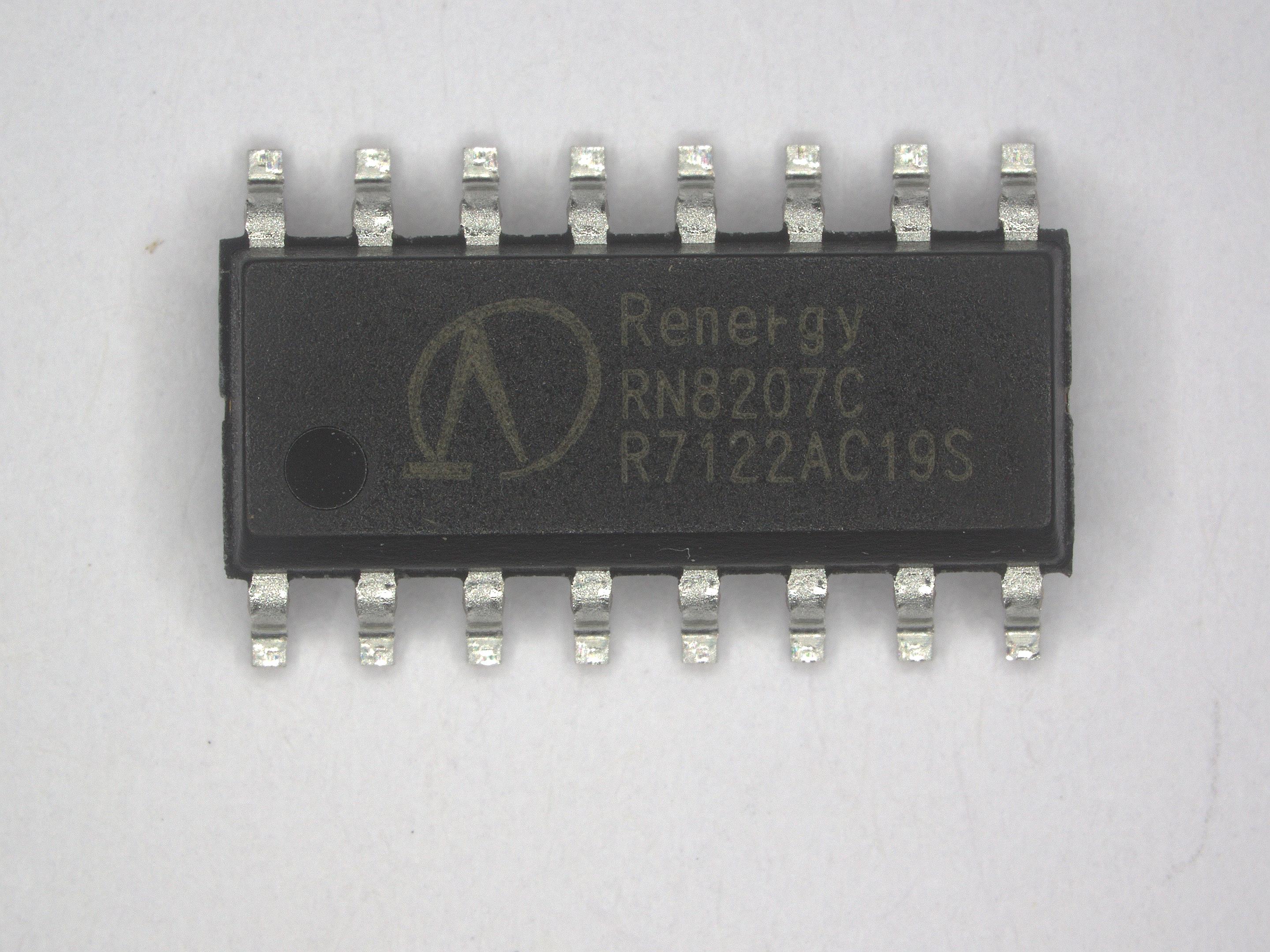

采用SOP16L绿色封装
