RN8209G（C）/RN8209D V3
RN8209能够测量有功功率、无功功率、有功能量、无功能量，并能同时提供两路独立的有功功率和有效值、电压有效值、线频率、过零中断等，可以实现灵活的防窃电方案。
RN8209 支持全数字的增益、相位和 ofset 校正。有功电能脉冲从 PF 管脚输出，无功电能脉冲/用户自定义电能脉冲频率从 OF 引脚输出。
RN8209C 和 RN8209E 提供串行接口 UART，固定波特率 4800，管脚复位与 UART 输入引脚 RX 复用。RN8209D 提供串行接口 SPI和 UART，方便与外部 MCU 之间进行通信。
RN8209内部的电源监控电路可以保证上电和断电时芯片的可靠工作。

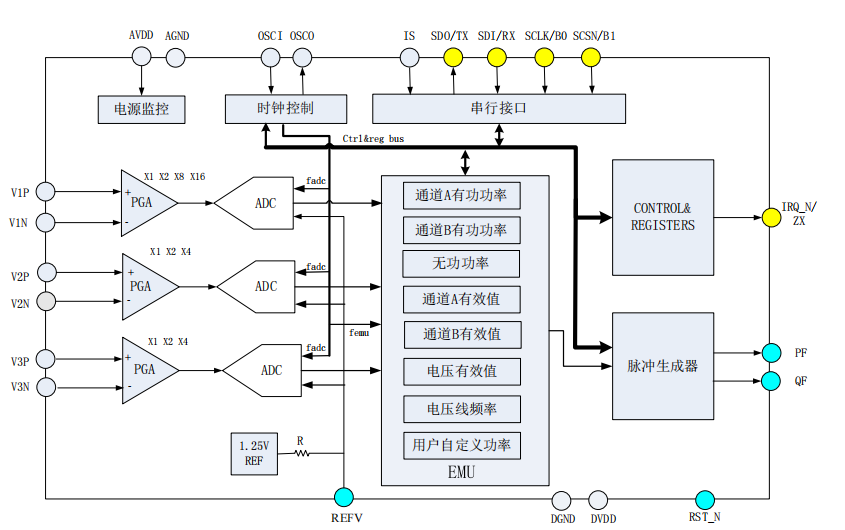

系统框图
芯片特性
计量
提供三路∑-AADC
有功电能误差在 8000:1 动态范围内<0.1%，支持 IEC62053-22:2003 标准要求
无功电能误差在 8000:1动态范围内<0.1%，支持 IEC62053-23:2003 标准要求
提供两路电流和一路电压有效值测量，在 1000:1动态范围内，有效值误差<0.1%
提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分
提供三路 ADC 的瞬时采样值
潜动阈值可调
提供反相功率指示
提供电压通道频率测量
提供电压通道过零检测
提供参考基准监测功能
软件校表
电表常数(HFConst)可调
提供增益和相位校正
提供有功、无功、有效值 ofset 校正
提供小信号校表加速功能
提供配置参数自动校验功能
提供 SPIUART 接口
具有电源监控功能
具备电能寄存器定时冻结功能
UART 的RX输入引脚同时具备管脚复位功能
RN8209 +5V/3.3V电源供电，功耗典型值为15mW@5V、8mw@3.3V
内置 1.25V士1% 参考电压，温度系数典型值 5ppm/℃，最大 15ppm/℃
采用 SSOP24(RN8209D)/SOP16L(RN8209C)/SSOP16L(RN8209E)绿色封装
