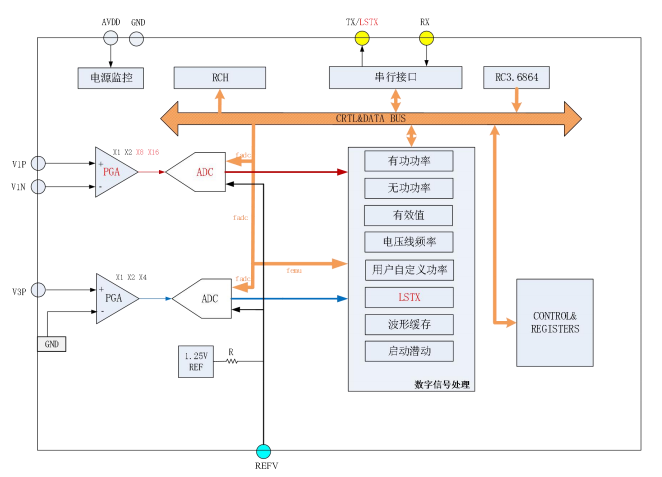

系统框图

芯片特性

计量

提供两路∑-△ADC，分别为电压通道(U 通道)、电流通道(I 通道)

I 通道 PGA 支持 16 倍；U 通道 PGA 支持 1 倍

提供有功功率、无功功率测量，可在 8000:1 动态范围内实现有功电能和无功电能误差<0.1%

提供两路有效值测量，I 通道在 1000:1 动态范围内，非线性误差<0.1%；U 通道在1000:1 动态范围内，非线性误差<0.1%

提供 U 通道频率测量

提供 U 通道过零测量

支持基准电压监测功能

提供 UART 通信接口，默认波特率 9600bps

提供 LSTX 通信功能，上电主动发送数据，数据包括波形缓存数据、电压 peak 值、电流peak 值、过零数据和计量参数等，MCU 依据这些数据可以完成谐波含量分析、骤升骤降事件、电压相序检测等功能。

MCU 不需要对 RN8207H 配置，可将传统 uart 接口的两个电气隔离光耦减少为一个；

LSTX 主动上传功率数据，可以保证功率数据不丢点，三相锰铜表应用时可以保证通过负载电流快速变化测试，满足动态计量要求。

内部 RC 典型值为 3.6864MHz，RC 作为系统时钟源，全温度范围误差为±1%，可以保证

uart 口正常可靠通信

UART 的 RX 输入引脚兼备管脚复位(全局复位)和 UART 模块复位(局部复位)功能

RN8207H 5V 或 3.3V 电源供电，功耗典型值为 12mW@5V、7mW@3.3V

内置 1.25V±1% 参考电压，温度系数典型值 5ppm/℃，最大 15ppm/℃

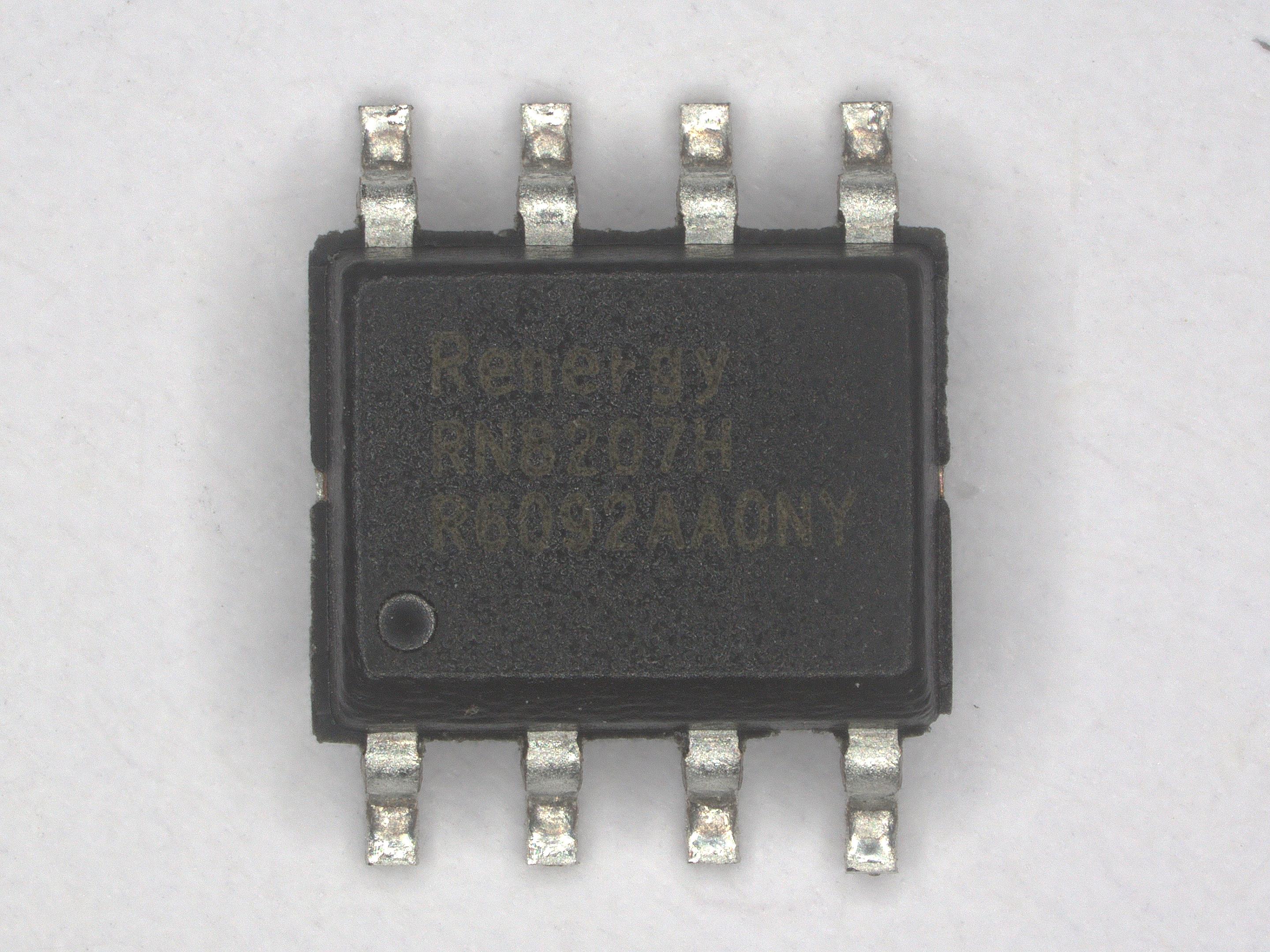

采用 SOP8L 绿色封装
