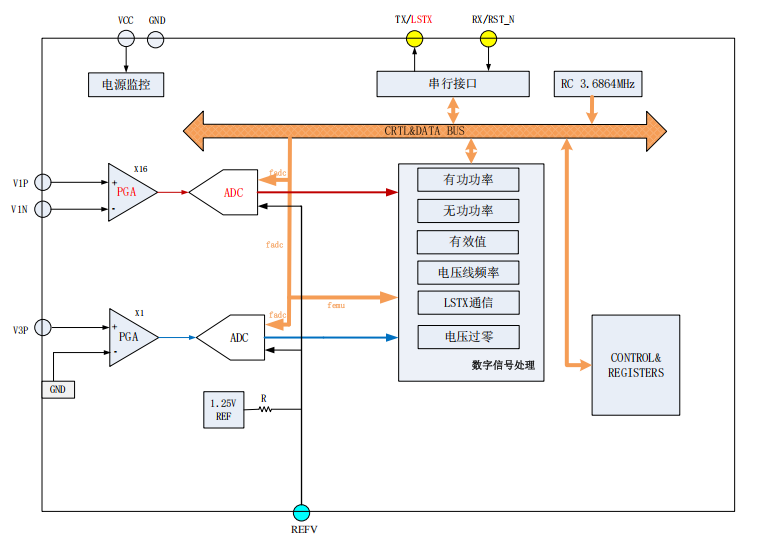

系统框图

芯片特性

计量

提供两路∑-△ADC，分别为电压通道(U 通道)、电流通道(I 通道)

I 通道 PGA 支持 16 倍；U 通道 PGA 支持 1 倍

提供有功功率、无功功率测量，可在 20000:1 动态范围内实现有功电能和无功电能误差<0.1%

提供两路有效值测量，I 通道在 2000:1 动态范围内，非线性误差<0.1%；U 通道在1000:1 动态范围内，非线性误差<0.1%

提供 U 通道频率测量

提供 U 通道过零测量

支持基准电压监测功能

提供 UART 通信接口，默认波特率 4800bps

提供 LSTX 通信功能，上电主动发送数据，数据包括过零数据和计量参数等，MCU 不需要对 RN8207E 配置，可将两个电气隔离光耦减少为一个

内部 RCH 典型值为 3.6864MHz，RCH 作为系统时钟源，全温度范围误差为±1%

UART 的 RX 输入引脚兼备管脚复位(全局复位)和 UART 模块复位(局部复位)功能

RN8207E 5V 或 3.3V 电源供电，功耗典型值为 25mW@5V、14mW@3.3V

内置 1.25V±1% 参考电压，温度系数典型值 5ppm/℃，最大 15ppm/℃

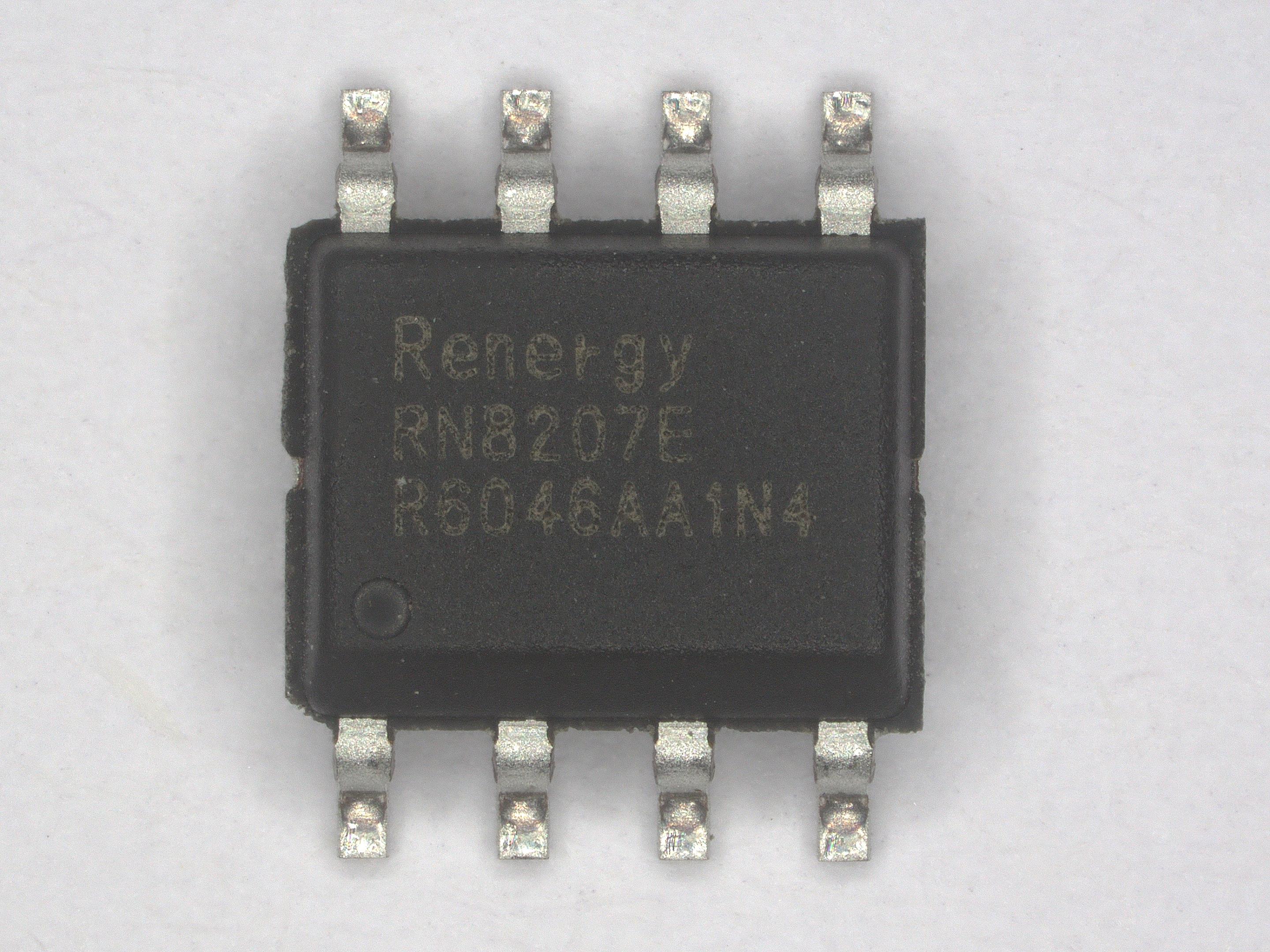

采用 SOP8L 绿色封装
