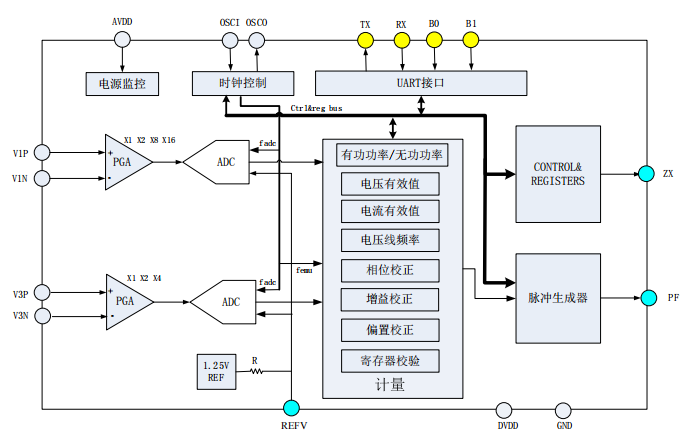

系统框图

产品特性

计量

提供两路∑-△ADC

有功电能误差在 8000:1 动态范围内<0.1%，支持 IEC62053-22：2003 标准要求

无功电能误差在 8000:1 动态范围内<0.1%，支持 IEC62053-23：2003 标准要求

提供一路电流和一路电压有效值测量，在 1000:1 动态范围内，有效值误差<0.1%

提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分

潜动阈值可调

提供反相功率指示

提供电压通道频率测量

提供电压通道过零检测

提供参考基准监测功能

不具备无功电能脉冲输出，用于三相锰铜表设计时，由 cpu 读取无功功率值或者无功电能寄存器的值运算并输出无功脉冲，或者将中断口连接到 cpu 由 cpu 输出无功电能脉冲

无需过零信号输出，即可通过软件实现三相电压相序检测

软件校表

电表常数(HFConst)可调

提供增益和相位校正

提供有功、无功、有效值 offset 校正

提供小信号校表加速功能

提供配置参数自动校验功能

提供 UART 接口，并具备地址片选功能

具有电源监控功能

具备电能寄存器定时冻结功能，可方便 cpu 实现三相合相及分相电能处理。

UART 的 RX 输入引脚同时具备管脚复位功能

+5V/3.3V 电源供电，功耗典型值为 15mW@5V、8mW@3.3V

内置 1.25V±1% 参考电压，温度系数典型值 5ppm/℃，最大 15ppm/℃

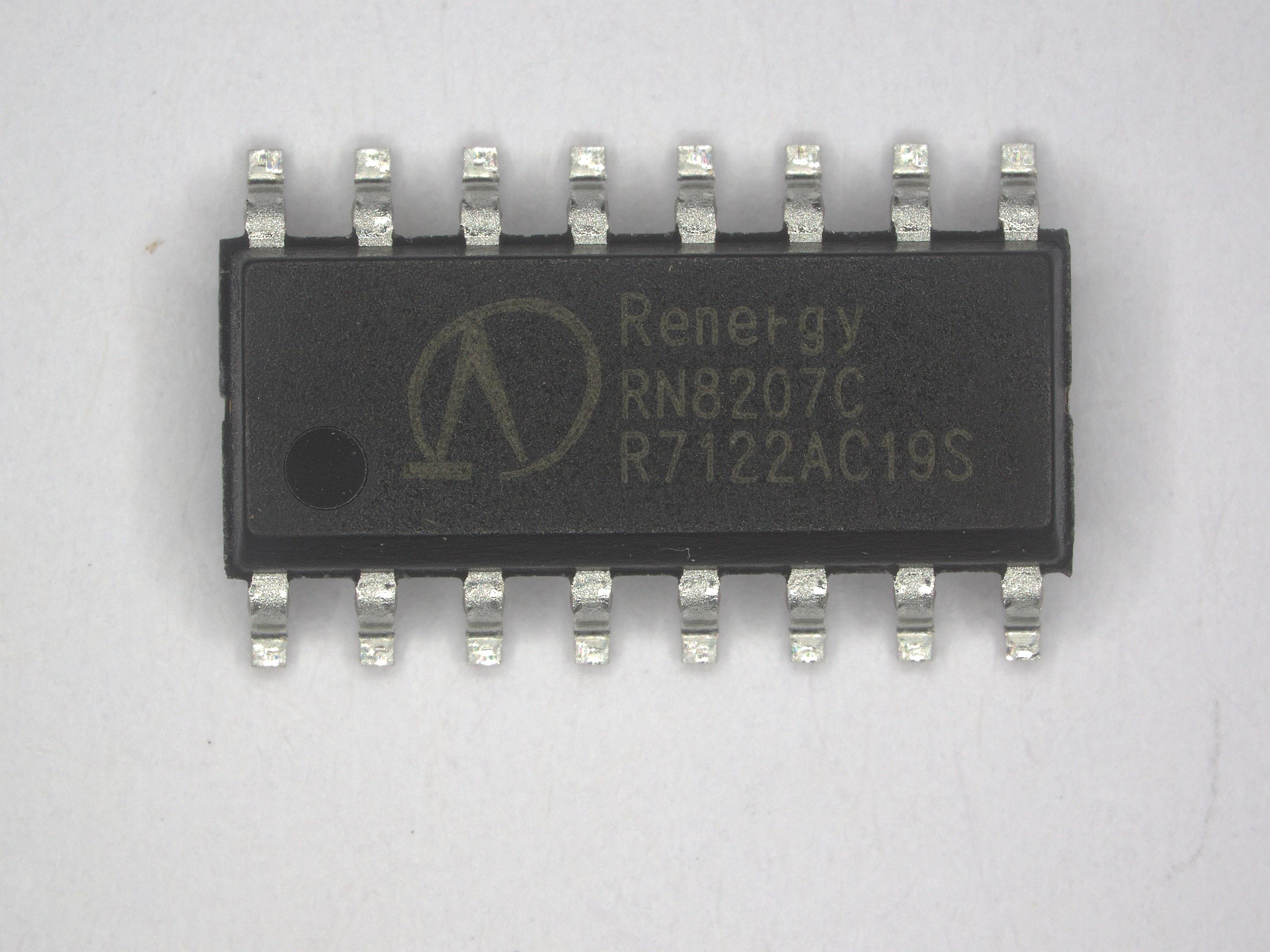

采用 SOP16L 绿色封装
