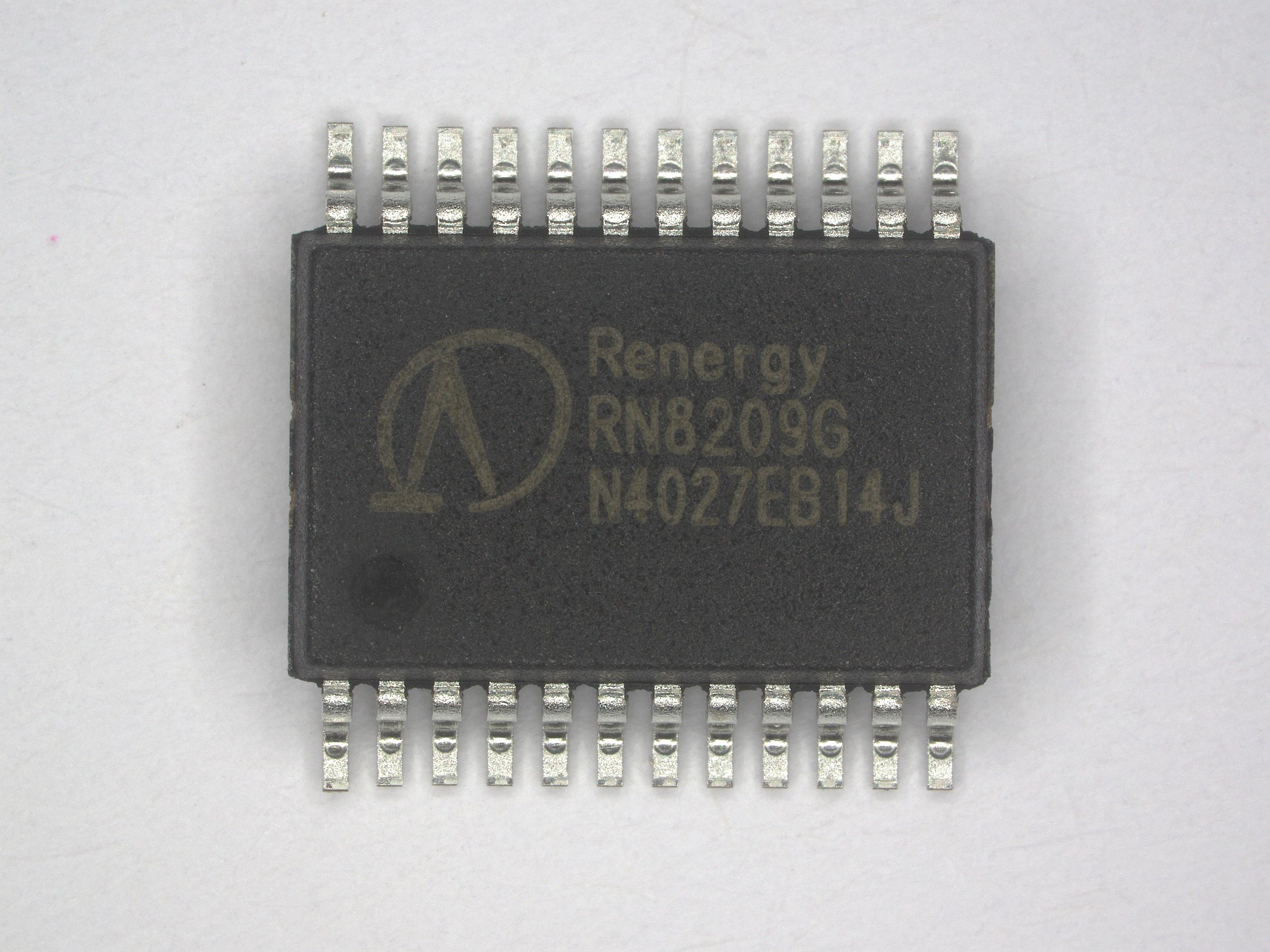

RN8209G
RN8209G 能够测量有功功率、有功能量，并能同时提供两路独立的有功功率和电流有效值、电压有效值、线频率、过零中断等，可以实现灵活的防窃电方案。RN8209G 支持全数字的增益、相位和 ofset校正。有功电能脉冲从 PF 管脚输出，用户自定义电能脉冲频率从 OF 引脚输出。
RN8209G 提供两个串行接口 SPI和 UART，方便与外部 MCU 之间进行通信。
RN8209G 内部的电源监控电路可以保证上电和断电时芯片的可靠工作。
描述

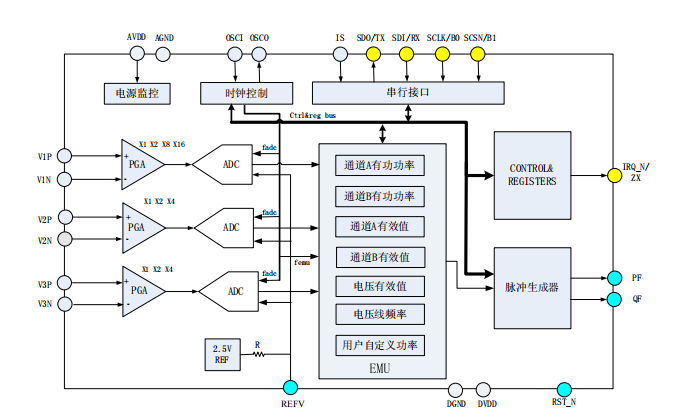

系统框图
芯片特性
计量
提供三路∑-ΔADC
有功电能误差在 5000:1动态范围内<0.1%，支持EC62053-22:2003 标准要求
提供两路电流和一路电压有效值测量，在1000:1动态范围内，有效值误差<0.1%
提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分；
潜动阈值可调
提供反相功率指示
提供电压通道频率测量
提供电压通道过零检测提供参考基准监测功能
软件校表
电表常数(HFConst)可调
提供增益和相位校正
提供有功、有效值 ofset 校正
提供小信号校表加速功能
提供配置参数自动校验功能
提供 SPI/UART 接口
具有电源监控功能
单+5V 电源供电，功耗典型值为15mW
内置 2.5V士1% 参考电压，温度系数典型值 5ppm/℃采用 SSOP24 绿色封装
