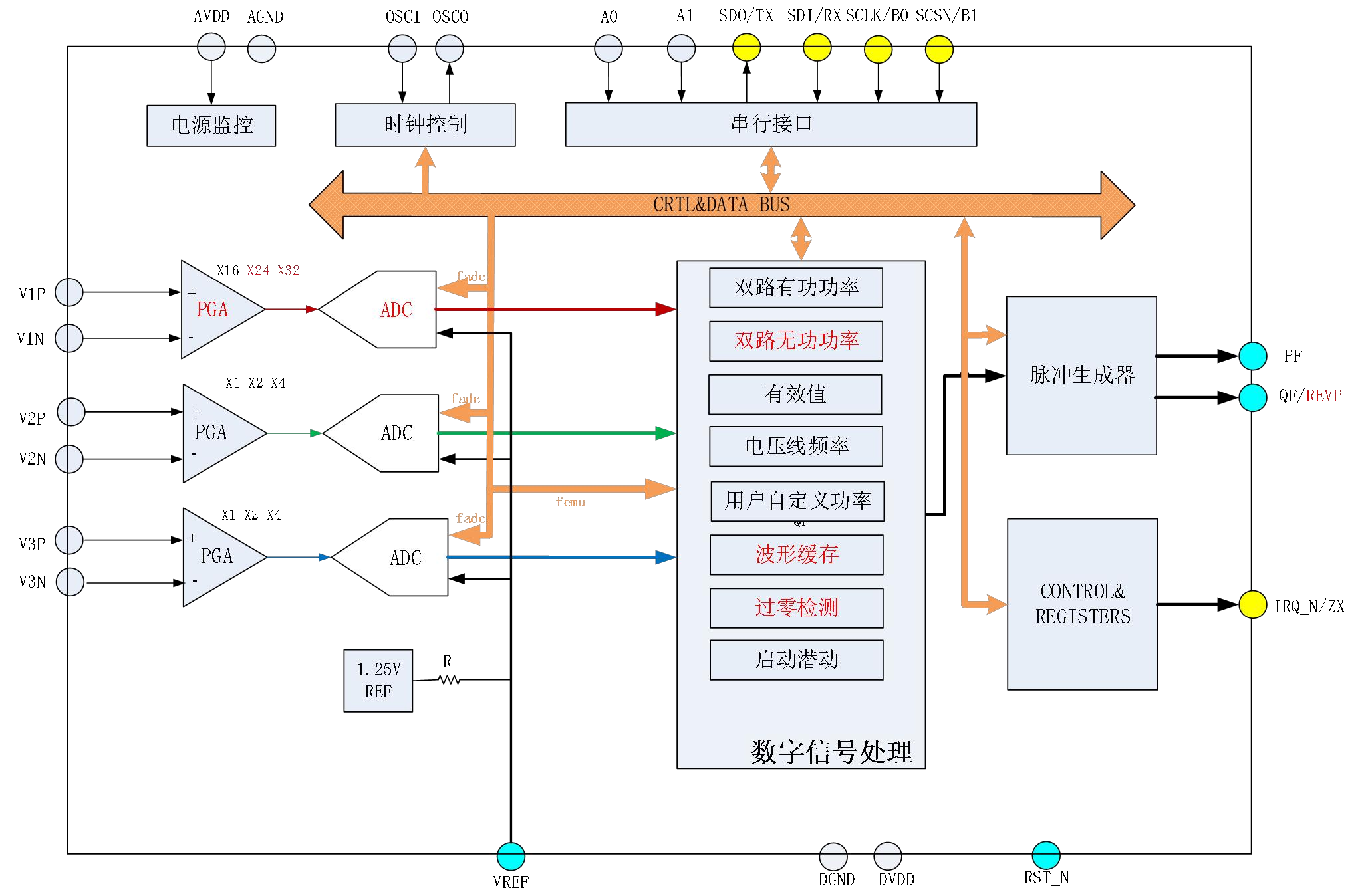

系统框图

芯片特性

计量

提供三路∑-△ADC，分别为电压通道(U 通道)、电流通道 A(IA 通道)、电流通道 B(IB通道)

IA 通道 PGA 支持 4、8、12、16(缺省)、24、32 倍，不支持 1、2 倍；IB 和 U 通道 PGA 支持 1、2、4 倍②

火线(A 路)有功计量性能，在 20000:1 动态范围内，非线性误差<0.1%

火线无功计量性能，在 20000:1 动态范围内，非线性误差<0.1%

提供三路有效值测量，IA 通道在 2000:1 动态范围内，非线性误差<0.1%；IB 和 U 通道在 1000:1 动态范围内，非线性误差<0.1%

提供火线、零线(B 路)两路无功功率输出，支持双路无功功率

提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分

提供三路 ADC 的瞬时采样值，支持瞬时采样值更新中断

潜动阈值可调

提供反向有功功率指示，并可通过 QF 引脚输出 REVP 反向指示信号

提供 U 通道频率测量

提供 U 通道过零检测

支持 IA 通道过零信号通过 UART 口 TX 引脚输出

支持基准电压监测功能

软件校表

电表常数(HFConst)可调

提供增益和相位校正

提供有功、无功、有效值 OFFSET 校正

提供小信号校表加速功能

提供配置参数自动校验功能

支持任意单通道或双通道 ADC 波形缓存功能，通过 SPI 口可实现连续波形读取，通过

UART 口可实现整周波数据读取。

提供 SPI 和 UART 通信接口

UART 的 RX 输入引脚兼备管脚复位(全局复位)和 UART 模块复位(局部复位)功能

具有电源监控功能

具备电能寄存器定时冻结功能

RN8209 +5V/3.3V 电源供电，功耗典型值为 25mW@5V、14mW@3.3V

内置 1.25V±1% 参考电压，温度系数典型值 5ppm/℃，最大 15ppm/℃

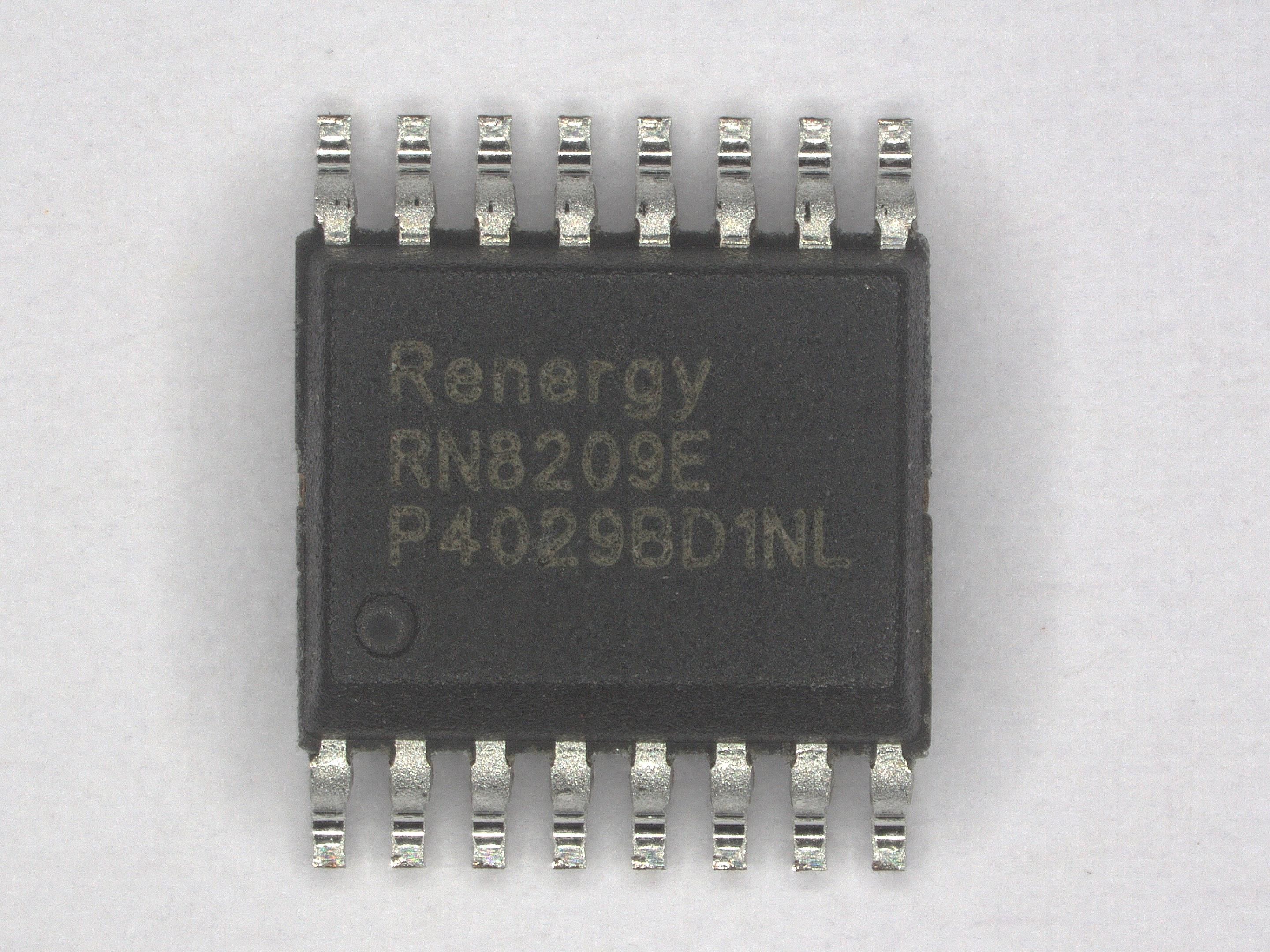

采用 SSOP24（RN8209D）/SOP16L（RN8209C）/SSOP16L(RN8209E)绿色封装
