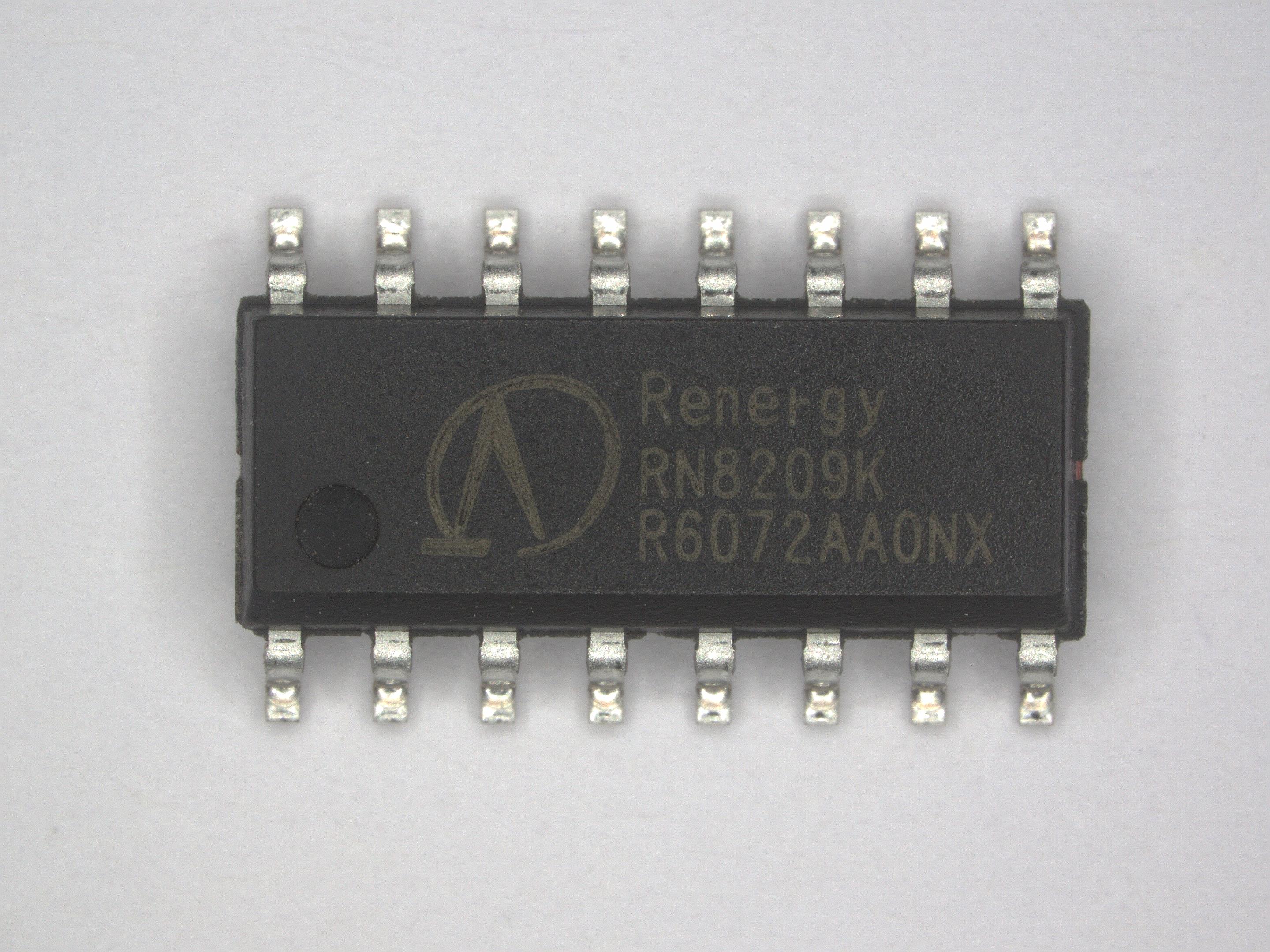

RN8209K
RN8209K 能够测量有功功率、无功功率、电压与电流有效值、电压线频率，能同时提供两路独立的有功功率、无功功率和电流有效值等，能够提供有功电能计量和无功电能计量，可以实现灵活的防窃电方案。
RN8209K 能够测量半波有功功率、半波无功功率、半波电压与电流有效值，能同时提供代数和、绝对值、正向、反向电能计量积分方式，可以实现正反向潮流变换。
RN8209K 支持全数字的增益、相位和 OFFSET 校正。有功电能脉冲从 PF 管脚输出，无功电能脉冲/用户自定义电能脉冲频率/REVP 可从 QF 引脚输出。
RN8209K 提供串行接口 UART，默认波特率 9600bps，支持软件可调波特率为 2400bps、4800bps、9600bps、19200bps、38400bps、115200bps，详情可见特殊命令章节。RX 引脚可复
用为全局复位和局部复位；TX 引脚可复用为 LSTX 功能，输出脉冲数据、过零数据和寄存 器值，可免去 PF 和 QF 引脚的电气隔离光耦，详情可见 LSTX 通信章节。
RN8209K 提供内部 RCH 3.6864MHz 作为系统时钟源，上电默认 RCH 为时钟源，全温度范围内误差为±1%，可免去外部高频晶振 HOSC。
RN8209K 内部的电源监控电路可以保证上电和断电时芯片的可靠工作。

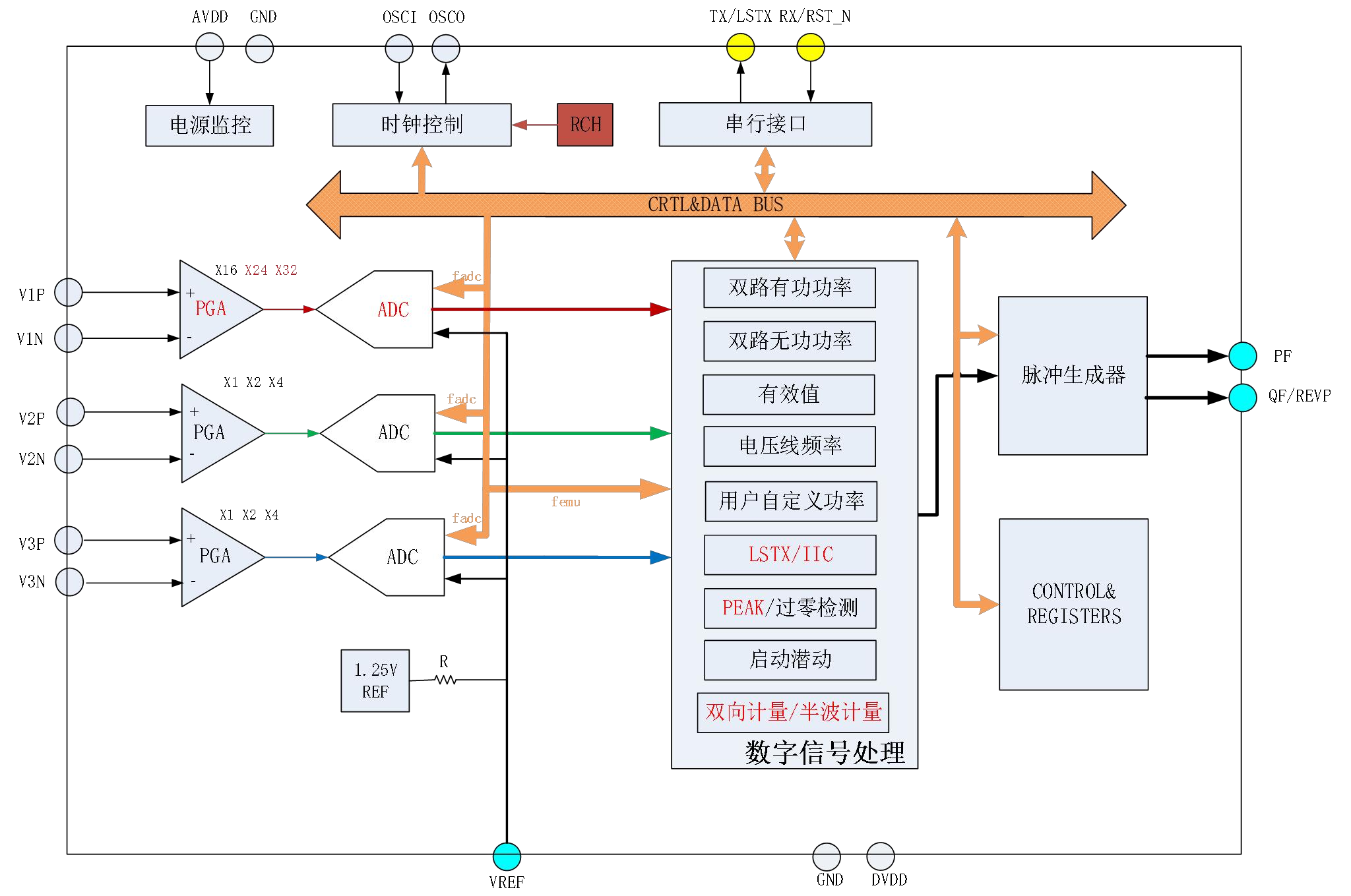

系统框图
芯片特性
计量
提供三路∑-△ADC，分别为电压通道(U 通道)、电流通道 A(IA 通道)、电流通道 B(IB通道)
IA 通道 PGA 支持 4、8、12、16(缺省)、24、32 倍，不支持 1、2 倍；IB 和 U 通道 PGA 支持 1、2、4 倍
火线(A 路)有功计量性能，在 20000:1 动态范围内，非线性误差<0.1%，满足宽量程电表需求
火线无功计量性能，在 20000:1 动态范围内，非线性误差<0.1%
提供三路有效值测量，IA 通道在 2000:1 动态范围内，非线性误差<0.1%；IB 和 U 通道在 1000:1 动态范围内，非线性误差<0.1%
提供火线、零线(B 路)两路无功功率输出，支持双路无功功率
提供一路脉冲频率发生器，可用于对用户自定义功率进行电能量累加积分
提供三路 ADC 的瞬时采样值，支持瞬时采样值更新中断
潜动阈值可调
提供反向有功功率指示，并可通过 QF 引脚输出 REVP 反向指示信号
提供 U 通道频率测量
提供 U 通道过零检测
支持 IA 通道过零信号通过 UART 口 TX 引脚输出
支持基准电压监测功能
软件校表
电表常数(HFConst)可调
提供增益和相位校正
提供有功、无功、有效值 OFFSET 校正
提供小信号校表加速功能
提供配置参数自动校验功能
提供 UART 通信接口，默认波特率 9600bps，支持 UART 波特率软件调整
提供 LSTX 通信功能，可复用 UART TX 引脚，支持多种模式数据主动上传，包括脉冲数据、过零数据和计量参数等，可节省 PF 和 QF 引脚的电气隔离光耦
支持免晶振系统，内部 RCH 典型值为 3.6864MHz，RCH 作为系统时钟源，全温度范围误差为±1%
支持双向计量/半波计量，可实现正反向潮流变换
支持外挂 IIC 通信测温芯片，实现端子测温功能
支持电压 PEAK、IA 电流 PEAK，实现实时的电压/电流骤升骤降事件
支持 IB 电流漏电检测，实现实时的漏电检测
UART 的 RX 输入引脚兼备管脚复位(全局复位)和 UART 模块复位(局部复位)功能
具有电源监控功能
具备电能寄存器定时冻结功能
RN8209K +5V/3.3V 电源供电，功耗典型值为 25mW@5V、14mW@3.3V
内置 1.25V±1% 参考电压，温度系数典型值 5ppm/℃，最大 15ppm/℃
采用 SOP16L 绿色封装
