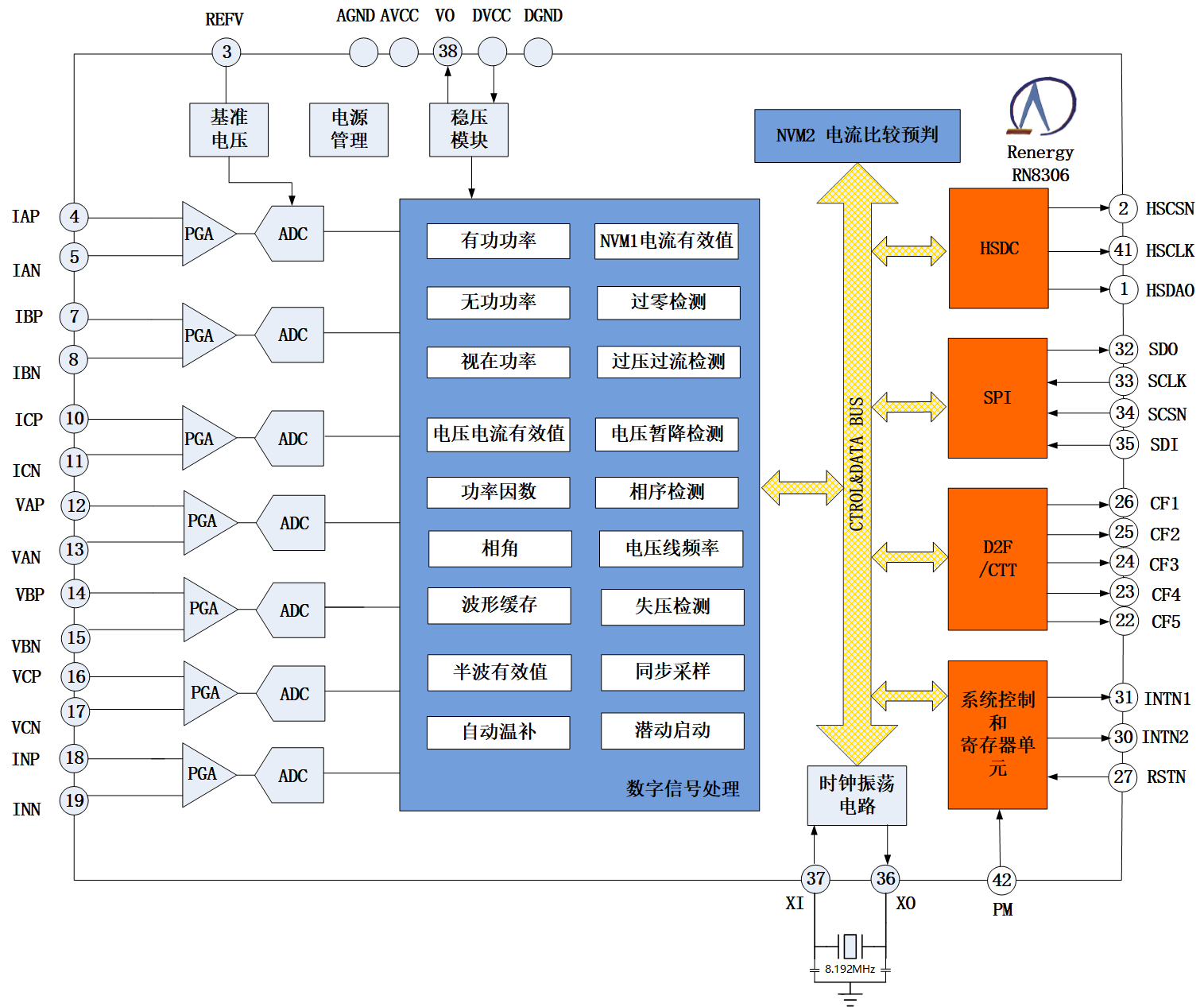

系统框图

芯片特性

计量
    提供全波、基波有功电能，10000:1动态范围内，非线性误差<0.1%，满足0.5S和0.2S级有功电能表精度要求，明显改善了小信号误差稳定性。支持IEC62053-22:2020，GB/T 17215.321-2021
    提供全波、基波无功电能，10000:1动态范围内，非线性误差<0.1%，支持IEC62053-23:2020，GB/T 17215.323-2008
    提供全波、基波视在电能
    提供有功、无功功率方向，支持四象限判断
    潜动启动方式提供功率和电流可选，阈值可调
    电表常数可调
    提供有功、无功、视在的快速脉冲计数
    提供5路可配置的CF脉冲输出（有功/无功/视在/基波可选）
    提供12路自定义功率寄存器以及3路自定义CF脉冲输出，独立脉冲常数，支持谐波电能表，满足GB/T 17215.302-2013要求
    提供RMS、PQS两种视在功率、能量计量，符合IEEE1459-2010，GB/T 18216_12-2010及最新标准
    提供分相、合相有功、无功能量输出的代数和、绝对值、正向、反向累加方式，满足IEC62052:2020、IEC 62053:2020系列标准以及OLML R 46-1/2:2012
测量
    提供全波和基波有功、无功、视在功率，符合IEEE1459-2010，GB/T 18216_12-2010及最新标准
    提供半波有功功率
    提供全波、基波和谐波三相电压电流有效值
    提供三相电压矢量和、电流矢量和的有效值输出
    提供全波、基波功率因数
    提供电压线频率，测量误差<0.02%
    提供各相电压电流相角，测量误差<0.02°
    提供七路过零检测，过零阈值可设置
    提供电压相序错检测
    提供失压指示，失压阈值可设置
    提供电压暂降检测
    提供过压、过流检测
电能质量
    支持非侵入式用电负荷识别所需的波形数据，支持多通道不同点数组合
    支持S级电能质量分析功能，执行标准为IEC61000-4-30:2008。包括谐波、间谐波、不平衡度、电压波动、闪变、骤升、骤降等
    提供两套半波有效值测量
    支持故障录波
波形输出
    提供各种瞬时、同步，全波、基波，电压、电流、功率波形数据
    支持最高512点/周波同步采样数据
    提供896地址单元（每单元3bytes）ADC数据缓存，支持多通道不同点数组合
    支持最多连续64地址单元（每单元3bytes）SPI burst读波形缓存功能
误差自动温补（ECT）
    支持SAR&TPS测温功能，满足±2℃测温需求
    支持硬件自动温补、半自动温补、软件自动温补等方式，高温段/低温段线性增益补偿
防窃电
    提供零线电流测量，零线电流ADC的PGA倍数最大支持16倍
    提供一种低功耗模式NVM2，用于电流比较预判，阈值4档可设置，功耗小于150μA
    提供一种低功耗模式NVM1，实现低功耗电流有效值测量，功耗小于2.5mA
    提供全失压主动上报功能，典型应用平均功耗仅为7μA
软件校表
    提供七路ADC通道增益校正
    提供七路ADC通道相位校正，其中A、B、C三路电流通道支持分段相位校正
    提供功率增益校正
    提供有功、无功功率分段相位校正
    提供有功、无功、有效值Offset校正
    提供AUTODC DCOffset校正功能
    提供校验和寄存器，对校表数据自动校验
    提供脉冲加倍功能，便于小信号校表
满足OLML R 46中关于尖顶波、平顶波等新增测试要求
满足动态负荷计量要求，满足负载电流快速变化测试要求
内置支持罗氏线圈积分器
适用于三相三线、三相四线制
具有电源监控功能
内置1.25V ADC基准电压，温度系数典型值±5ppm/℃，也可外接基准电压
具有高速SPI接口，传输速率可达3.5Mbps，提供burst读波形缓存和burst读寄存器功能
具有高速波形数据发送HSDC接口，传输速率可达4.096Mbps，提供CRC校验
具有两个中断输出引脚
晶体8.192MHz，芯片集成10MΩ偏置电阻
工作电压范围：3.3V±10%、5V±10%
工作温度范围：-40℃-85℃

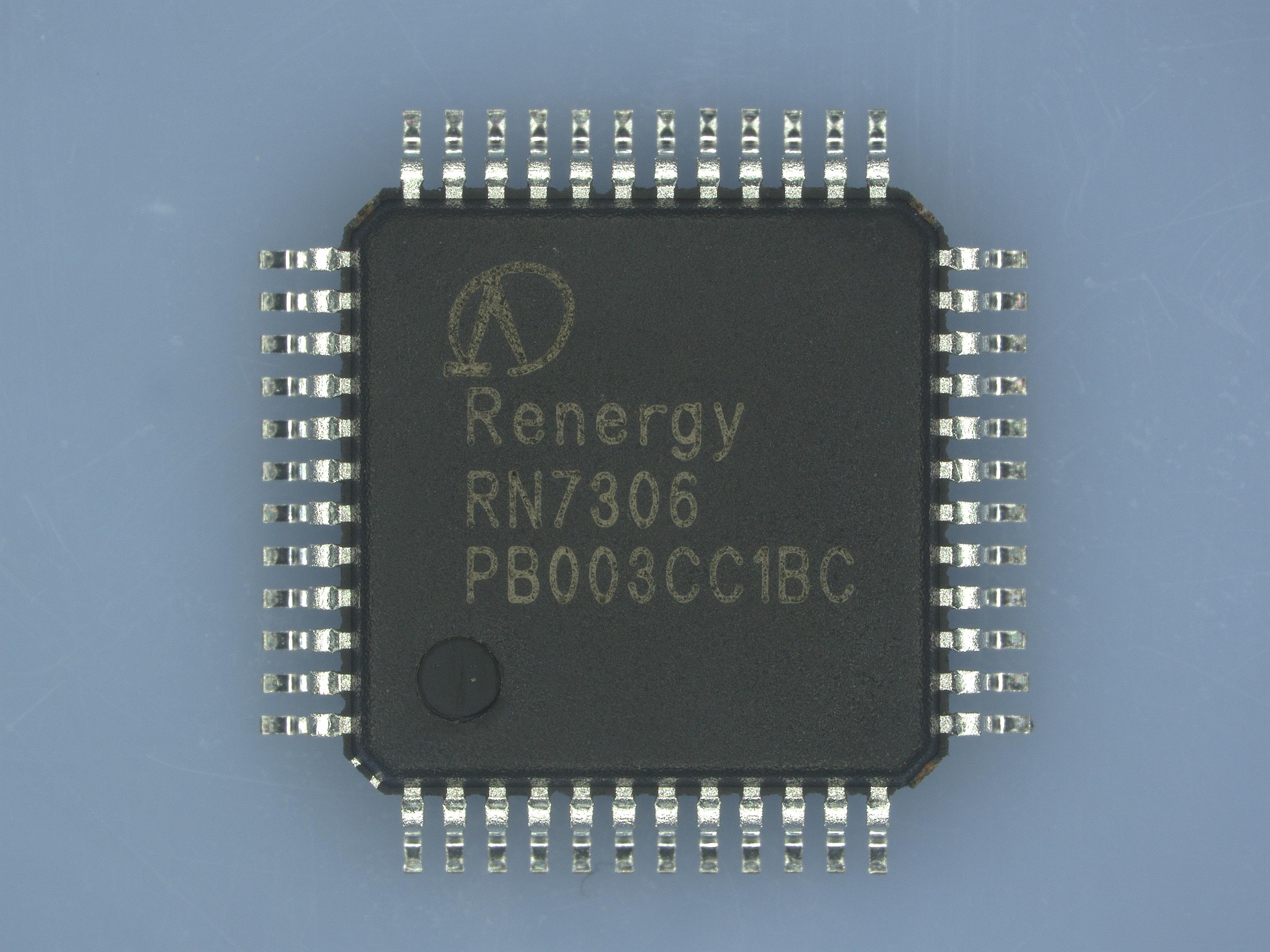

采用LQFP44绿色封装
通过欧盟RoHS指令2011/65EU附录的修订指令(EU)2015/863的测试需求
