RN8318 V2版：封装为LQFP128L，和V1版pin to pin 兼容，寄存器兼容，软件库函数需升级到V2版本。SRAM扩容至96KB+4KB，优化功耗、RTC性能，增加ECC/AES/HASH/TRNG硬件加速单元，增加3路SPI，增加SPI/UART DMA通道。典型应用领域：国网21版三相表、海外三相表。

RN8318 V1版：集成ARM Cortex-M0内核、512KB Flash和32K/64KB SRAM、独立供电硬件温补RTC，LCD支持8*36/6*38/4*40。封装LQFP128L，典型应用领域：国网698协议三相表。

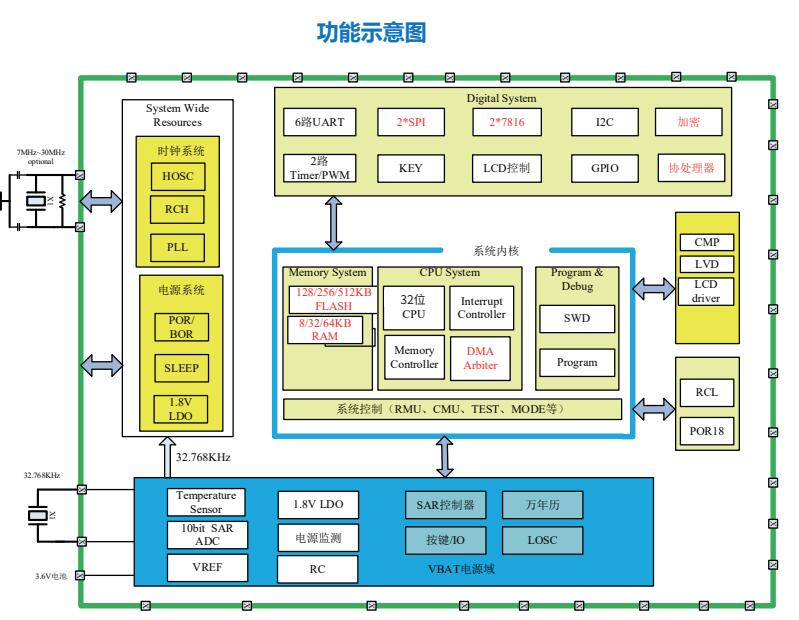

高集成：32bit ARM M0 CPU；最大 512KB Flash，最大100KB SRAM；集成RTC+LCD；

宽电压：2.3V~5.5V 电压范围保证 CPU 正常工作，1.8V~5.5V 电压范围内万年历计时正常

高性能：32.768KHz 单晶振，最高工作频率可到 29.49MHz，内部高频 RCH 最高可工作在 29.5Mhz 下，全温度范围可保证±1%精度

低功耗：休眠模式下芯片整体功耗约为 5μA，VBAT 域功耗典型值约为 1.8μA

RTC：硬件自动温补，满足标准要求的精度和功耗，温补不需要 CPU 参与

LCD:最大支持8*36，支持 ChargePUMP 和内置电阻列分压模式可选，两种模式硬件兼容

加密：硬件真随机数产生器，符合美国 NIST 的 FIPS 140-2 标准，支持AES、ECC192/256/384/521、HASH 散列等加密

其他外设：丰富外设，支持6路UART、4路SPI，支持DMA，I2C、KEY、INT、7816、AIN等外设，支持硬件看门狗
